- 中高壓變量葉片泵
-
-
中高壓變量葉片泵VDC
產品型號：中高壓變量葉片泵VDC
中高壓變量葉片泵VDC
- 產品介紹
- 規格參數
中高壓變量葉片泵VDC型號說明
VDC -2 A -1 A 2 -20 系列號碼 泵尺寸 安裝方式 油環尺寸 (在1800min?1) 流量特性 壓力調整范圍 設計號 VDC-1 VDC-2 VDC-3 中高壓變量
葉片泵VDC1,2,3 A：腳座型
B：法蘭型1 30l/min 54l/min 120l/min 定量排出型 2：1.5～3.5MPa
3：2～7MPa
4：5～10.5MPa
5：7～14MPa20 2 40l/min 70l/min - 備注：油環尺寸為2時，最高設定壓力為7Mpa。
中高壓變量葉片泵VDC規格表
型號 流量
cm3/rev無負載時排量l/min 壓力調整
范圍Mpa最高瞬間
壓力Mpa轉速min?1 重量kg 1000min?1 1200min?1 1500min?1 1800min?1 最低 最高 VDC-1A(B)?1A2-20 16.7 16.7 20 25 30 1.5～3.5 14 800 1800 9.5 VDC-1A(B)?1A3-20 2～7 VDC-1A(B)?1A4-20 5～10.5 21 VDC-1A(B)?1A5-20 7～14 VDC-1A(B)?2A2-20 22 22 27 33 40 1.5～3.5 14 800 1800 9.5 VDC-1A(B)?2A3-20 2～7 VDC-2A(B)?1A2-20 30 30 36 45 54 1.5～3.5 14 800 1800 25 VDC-2A(B)?1A3-20 2～7 VDC-2A(B)?1A4-20 5～10.5 21 VDC-2A(B)?1A5-20 7～14 VDC-2A(B)?2A2-20 39 39 47 58 70 1.5～3.5 14 800 1800 25 VDC-2A(B)?2A3-20 2～7 VDC-3A(B)?1A2-20 67 67 80 100 120 1.5～3.5 14 800 1800 47
(33)VDC-3A(B)?1A3-20 2～7 VDC-3A(B)?1A4-20 5～10.5 21 VDC-3A(B)?1A5-20 7～14 中高壓變量葉片泵VDC尺寸圖

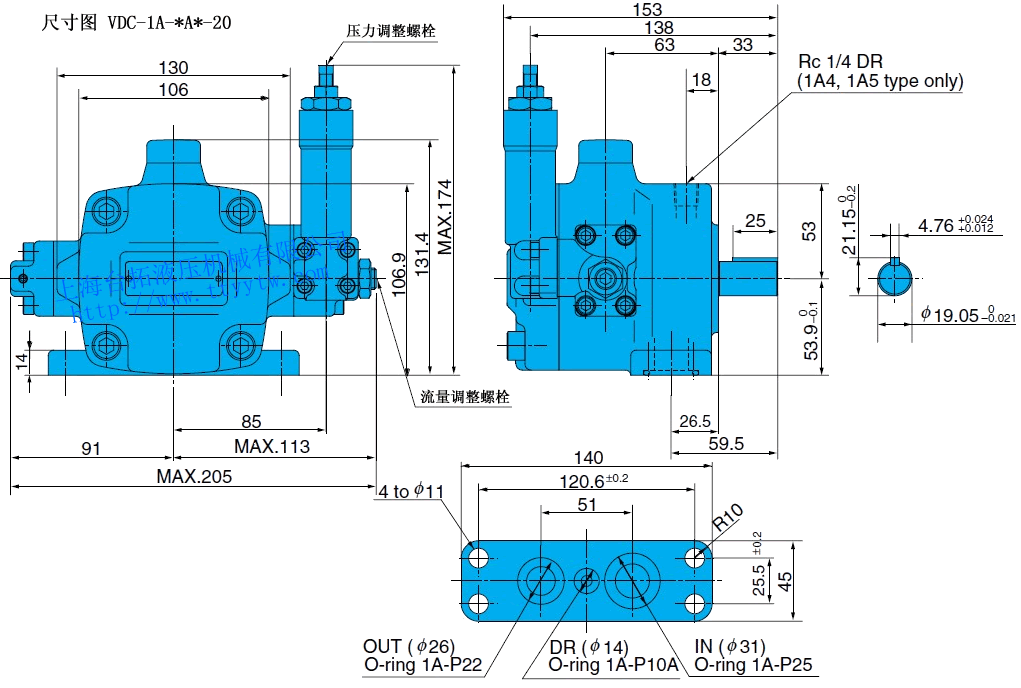

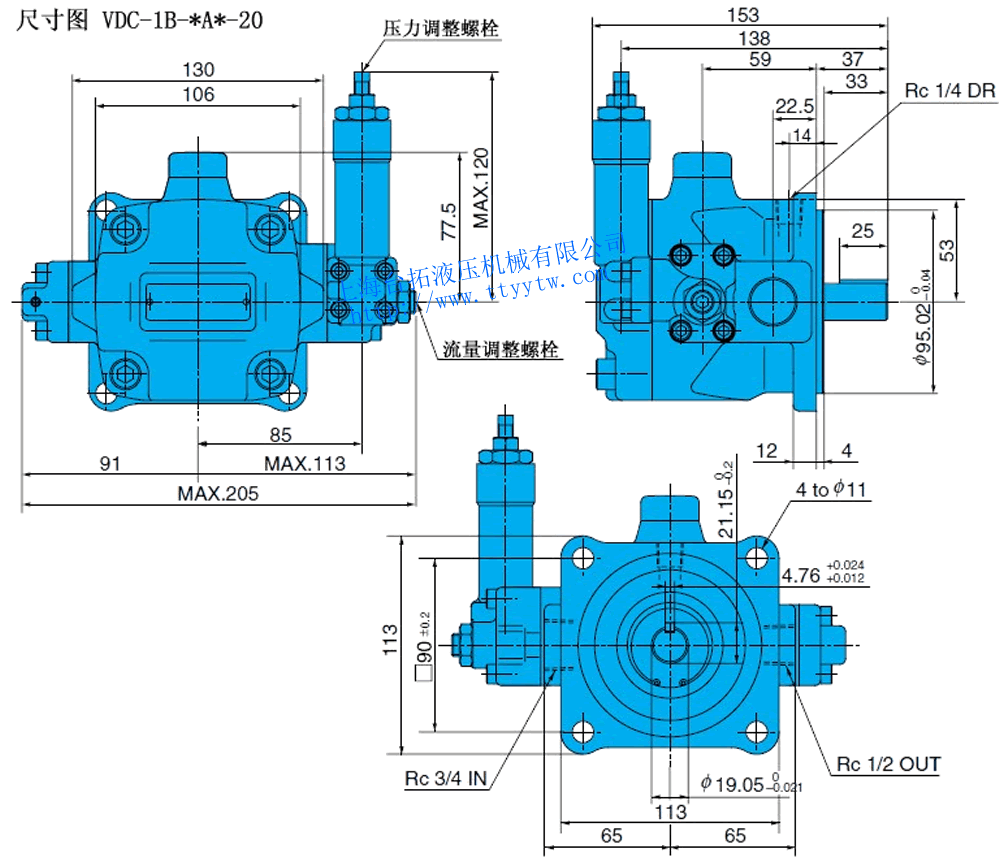

中高壓變量葉片泵VDC-1A-*A*-20尺寸圖下載 中高壓變量葉片泵VDC-1B-*A*-20尺寸圖下載

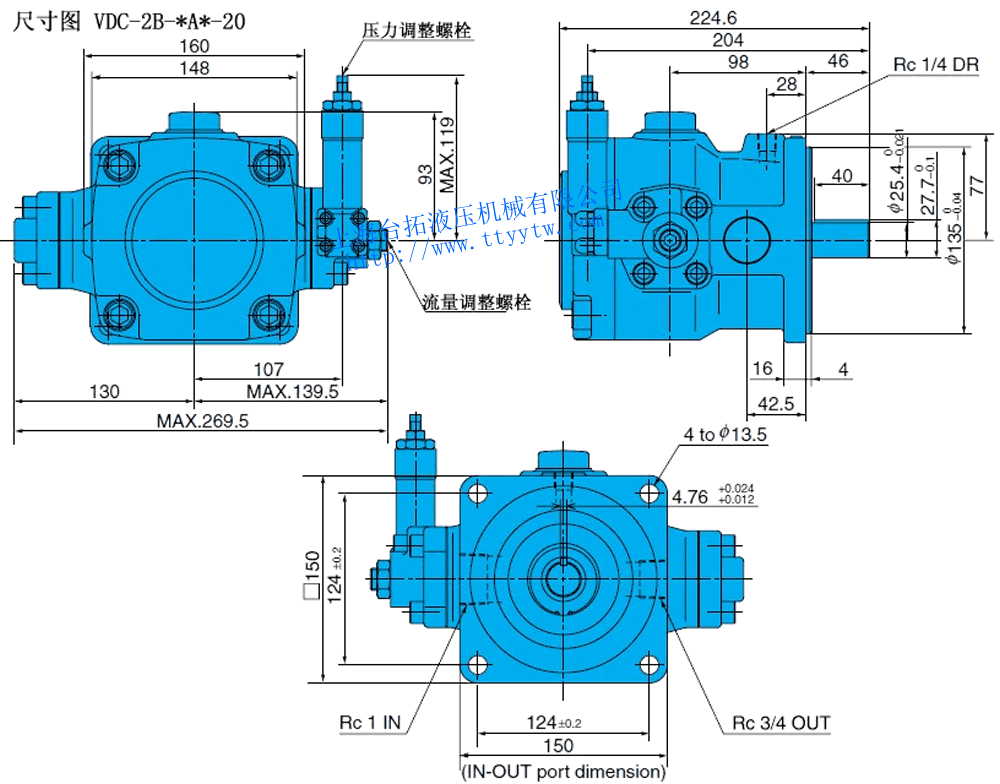

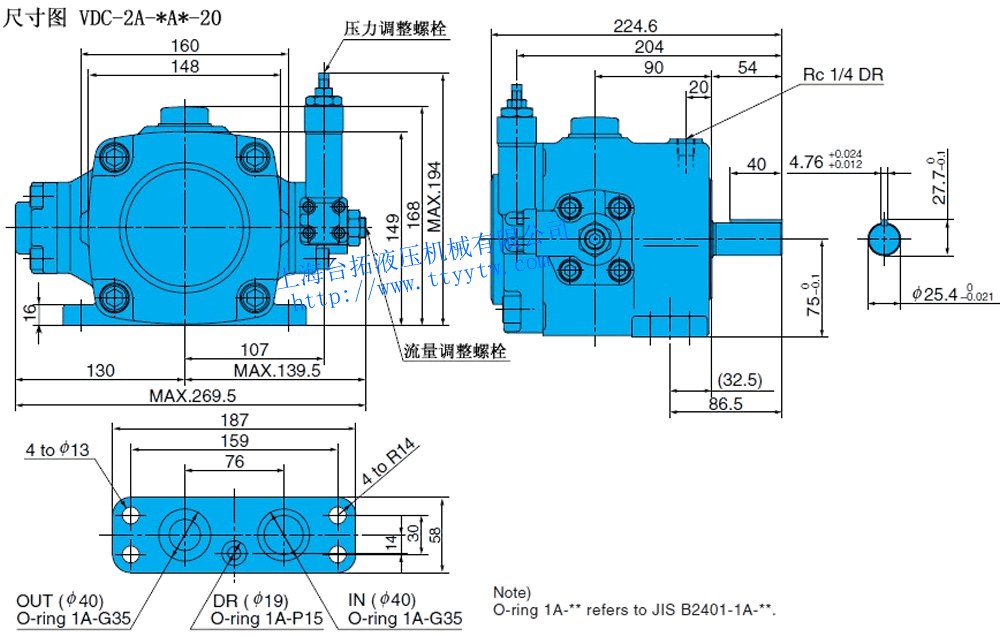

中高壓變量葉片泵VDC-2A-*A*-20尺寸圖下載 中高壓變量葉片泵VDC-2B-*A*-20尺寸圖下載

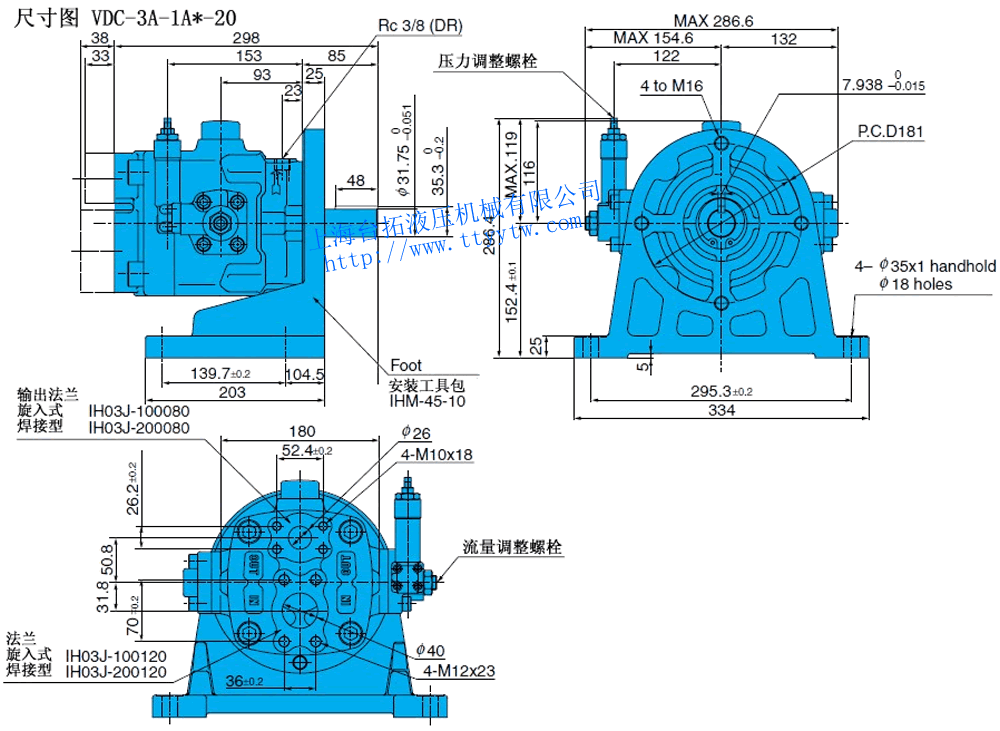

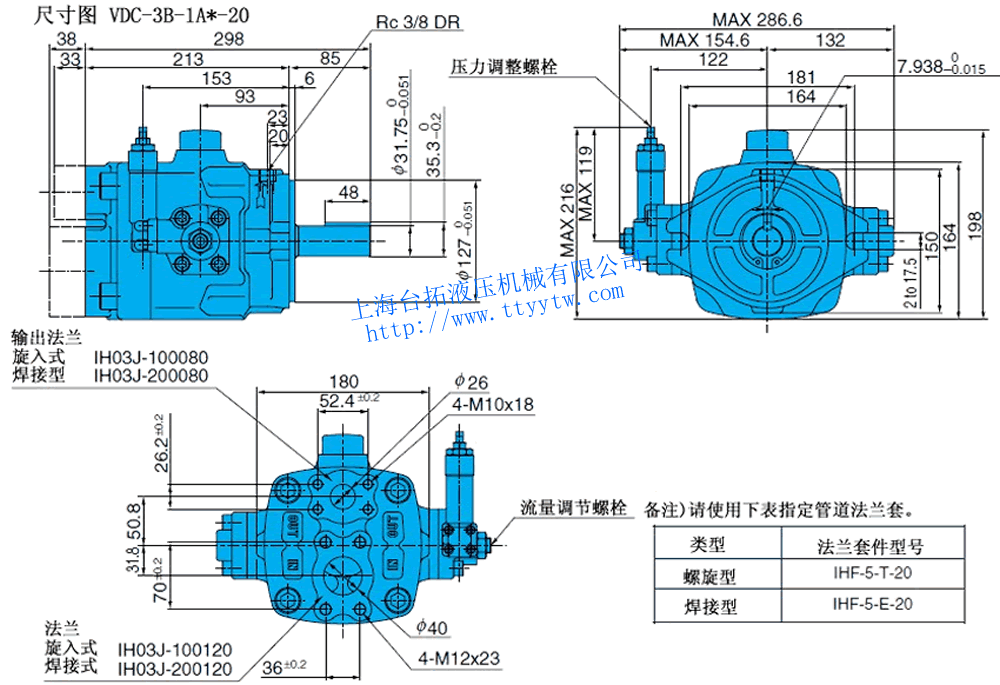

中高壓變量葉片泵VDC-3A-1A*-20尺寸圖下載 中高壓變量葉片泵VDC-3B-1A*-20尺寸圖下載

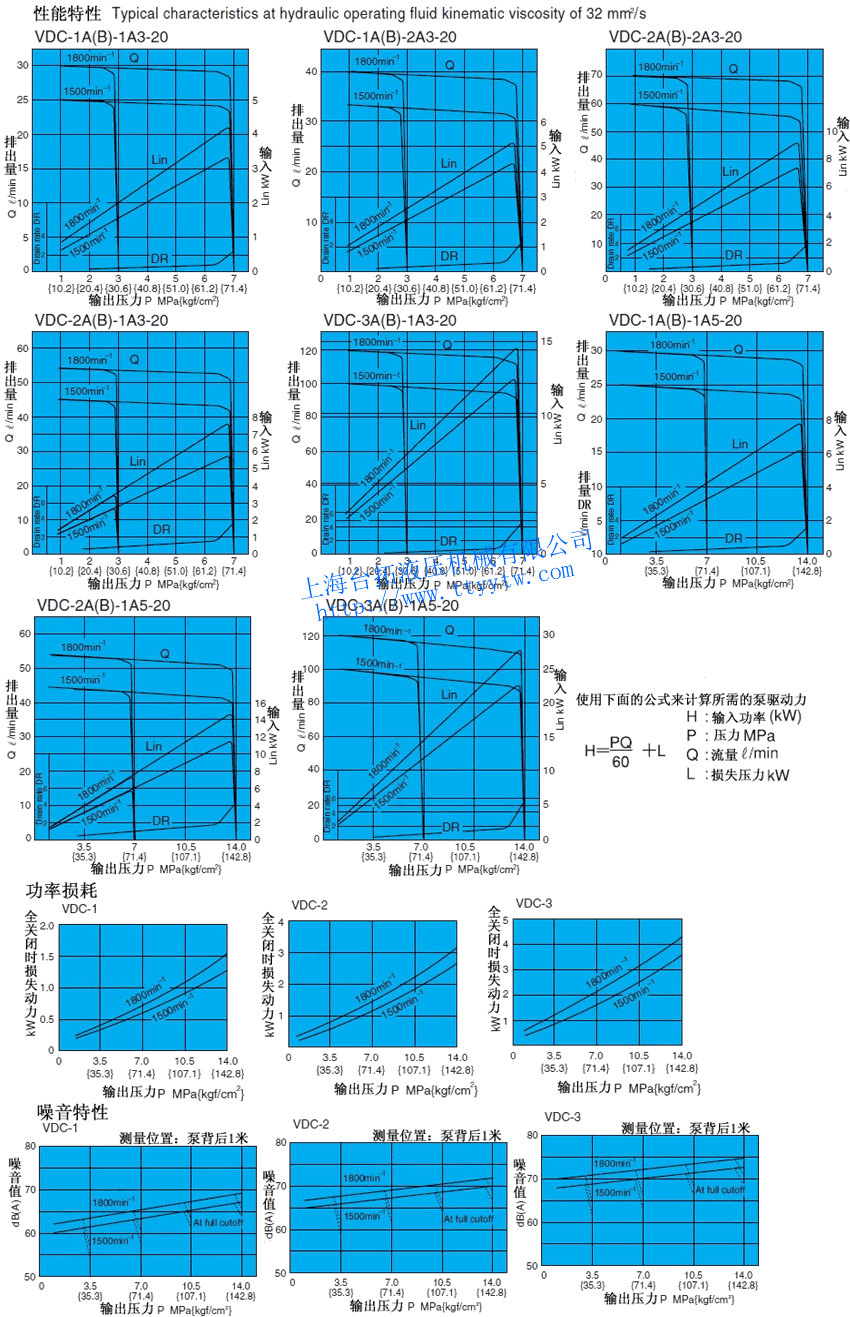

中高壓變量葉片泵VDC性能特性
