- 雙聯定量葉片泵
-
-
雙聯葉片泵SVQ215/435
產品型號：高壓雙聯定量葉片泵SVQ215,SVQ435
高壓雙聯定量葉片泵SVQ215,SVQ435是由兩個高壓葉片泵所組成。
- 產品介紹
- 規格參數
高壓雙聯定量葉片泵SVQ215,SVQ435型號說明
SVQ215 -22 +11 -F R -R X 型號說明 大泵
排量小泵
排量安裝
方式旋轉方向
(從軸端看)吸油口方向 大泵出口方向
(從軸端看)小泵出口方向
(從軸端看)雙聯高壓
定量葉片泵
(高壓型)參照
規格表參照
規格表F：法蘭式
L：腳座式R：順時針方向(標準)
L：逆時針方向無標記：向上
(標準)
D：向下
R：向右
L：向左無標記：向上
(標準)
D：向下
R：向右
L：向左SVQ系列
無標記：左上45°
(標準)
X：右上45°
Y：右下45°
Z：左下45°VQ系列
向上(標準)
D：向下
R：向右
L：向左高壓雙聯定量葉片泵SVQ215,SVQ435規格表
型號 最高使
用壓力MPa小流量泵排量
m?/rev大流量泵排量
m?/rev轉數r/min 重量kg 最低 最高 腳座型 法蘭型 SVQ215 21.0 08、11、14、17、
19、23、26、3118、22、26、32、38、
43、52、60、65、75600 1800~1200 30 35 SVQ435 17.5 60、66、76、82、88、
94、108、116、65、125136、156、189、
216、23765 75 備注：1、其他詳細規格請參照VQ15、25、35規格表。2、為降低噪音，大排量泵建議使用較低轉速(1200rpm)。3、標*號者為：大排量泵最高使用壓力為17.5MPa。4、SVQ215=SVQ25+VQ15；SVQ435=SVQ45+SVQ35。
高壓雙聯定量葉片泵SVQ215,SVQ435尺寸圖

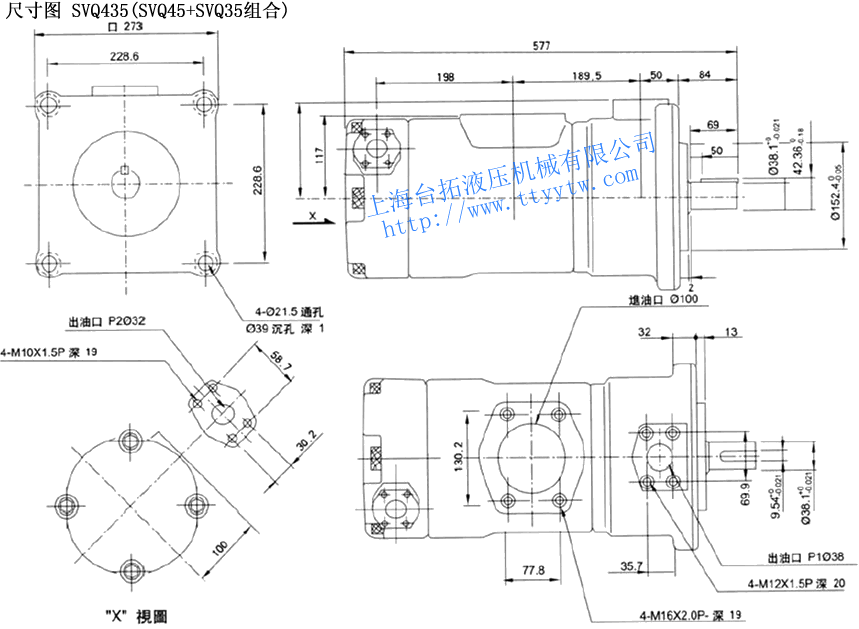

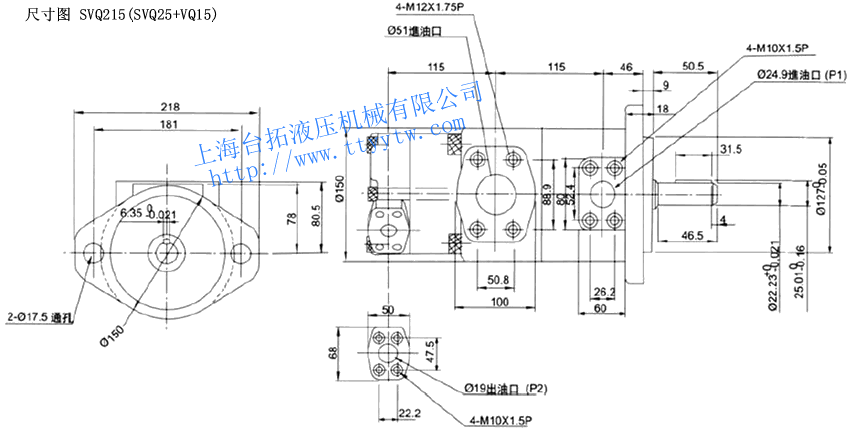

高壓雙聯定量葉片泵SVQ215(SVQ25+VQ15)尺寸圖下載 高壓雙聯定量葉片泵SVQ435法蘭型(SVQ45+SVQ35)尺寸圖下載
高壓雙聯定量葉片泵SVQ215，SVQ435性能曲線(參考VQ15、25、35、45)
高壓定量葉片泵VQ15-*(壓力-流量-輸入功率特性)下載 高壓定量葉片泵VQ25-*(壓力-流量-輸入功率特性)下載
高壓定量葉片泵VQ35-*(壓力-流量-輸入功率特性)下載 高壓定量葉片泵VQ45-*(壓力-流量-輸入功率特性)下載
