定量齒輪泵P2
產品型號：定量齒輪泵P2
定量齒輪泵P2系列專用于車輛、升降系統、農業機械、產業機械多種液壓機械設備等。
- 產品介紹
- 規格參數
定量齒輪泵P2系列型號說明
P2 16 R P 01 D T 系列號碼 排量 旋轉方向(從軸端看) 出入油口尺寸 轉動軸代號 安裝法蘭代號 后蓋代號 P2系列
定量齒輪泵參照規格表 R：順時針方向
L：逆時針方向
N：NPT
U：UNF
P：PT
F：法蘭型
參照規格表
參照轉動軸表
01標準型
04
07參照安裝法蘭表
D標準型
SAE“AA”標準型 定量齒輪泵P2系列規格表
型號 使用壓力MPa 排量

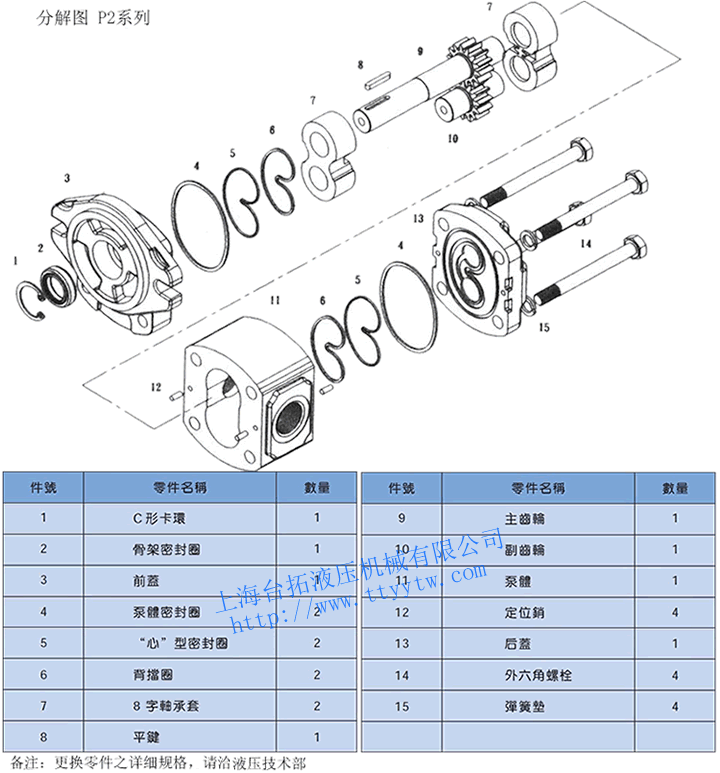

m?/rev外形尺寸 出入油口(PT) 重量 額定 最高 A B L 入口 出口 P204 21 25 4.00 47.90 48.95 97.70 3"/4 1"/2 2.32 P206 21 25 6.20 51.60 50.80 101.4 2.45 P208 22 25 8.40 55.10 52.55 104.9 2.55 P211 21 25 11.0 59.60 54.80 109.4 2.73 P214 21 25 14.3 65.10 57.55 114.9 2.82 P216 21 25 16.5 68.80 59.40 118.6 2.91 P219 21 25 19.2 73.10 61.55 122.9 3.14 P222 21 25 22.5 78.60 64.30 128.4 1" 3"/4 3.27 P225 18 21 25.0 83.10 66.55 132.9 3.36 P233 18 21 33.0 86.10 68.05 135.9 3.59 定量齒輪泵P2系列系列分解圖

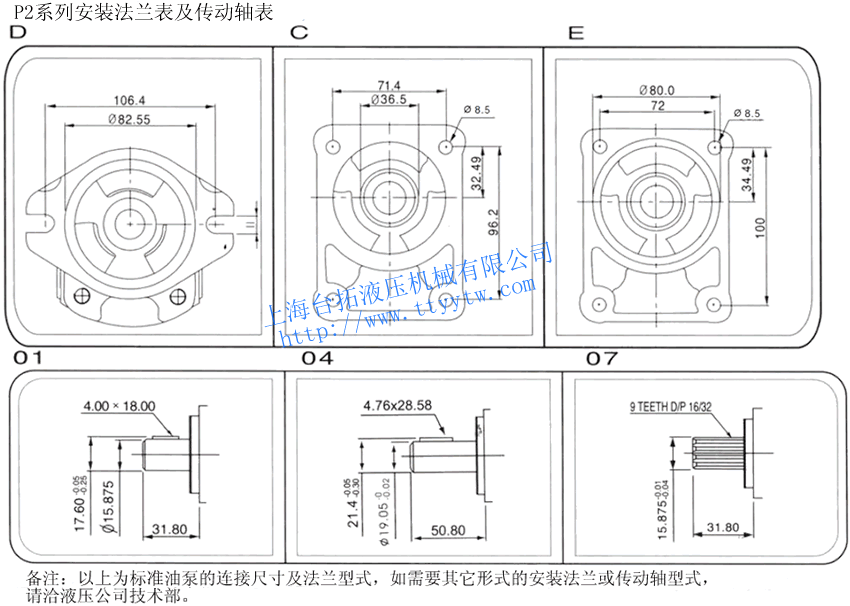

定量齒輪泵P2系列系列安裝法蘭表及轉動軸表

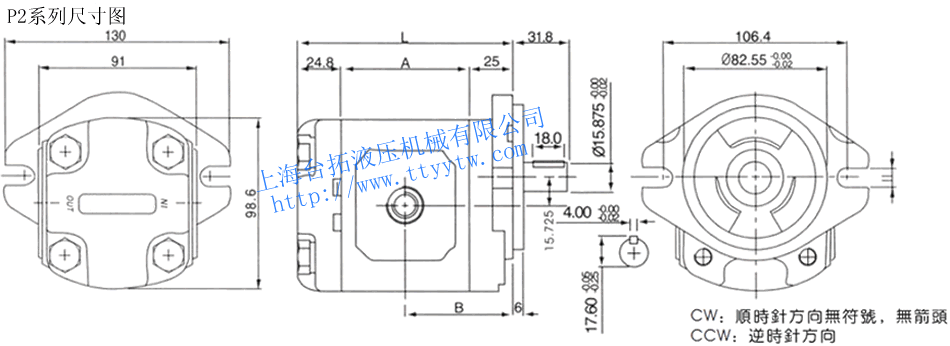

定量齒輪泵P2系列尺寸圖

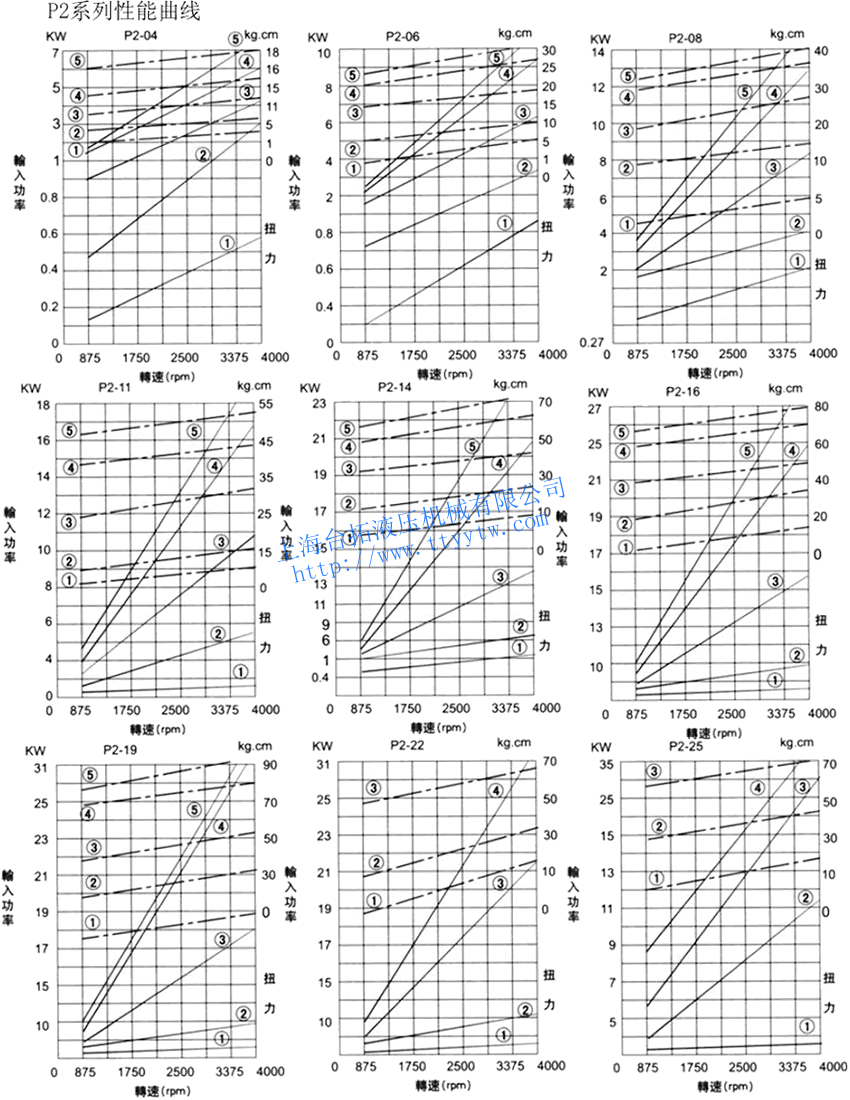

定量齒輪泵P2系列性能曲線(輸入功率-轉速-扭力特性)
