外嚙合齒輪泵SGP1
產品型號：外嚙合齒輪泵SGP1
外嚙合齒輪泵SGP1
- 產品介紹
- 規格參數
外嚙合齒輪泵SGP1型號說明
SGP1 A 36 D 2 H 1 -L *** 系列 法蘭止
口尺寸公稱排量
(毫升/轉)油口位置 油口形式 安裝方式 軸伸形式 旋轉方向
(軸端看)設計號 SGP1系列 法蘭止口尺寸
(-,A,C,B)16,18,20,23,25
27,30,32,34,36D:后面油口
F:側面油口
(在后蓋上)
A:側面油口

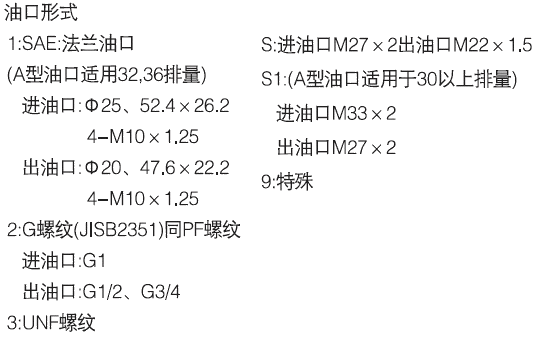

(在泵體上)油口形式 H:
水平方向兩個螺栓中心距106
H1:
水平方向兩個螺栓中心距130軸伸形式 L:左旋
(逆時針)
R:右轉
(順時針)3,4 外嚙合齒輪泵SGP1規格表
型號 理論排量
ml/r最高壓力
Mpa額定壓力
Mpa最低轉數
r/min最高轉
r/min吸入壓
Mpa配管尺寸 重量

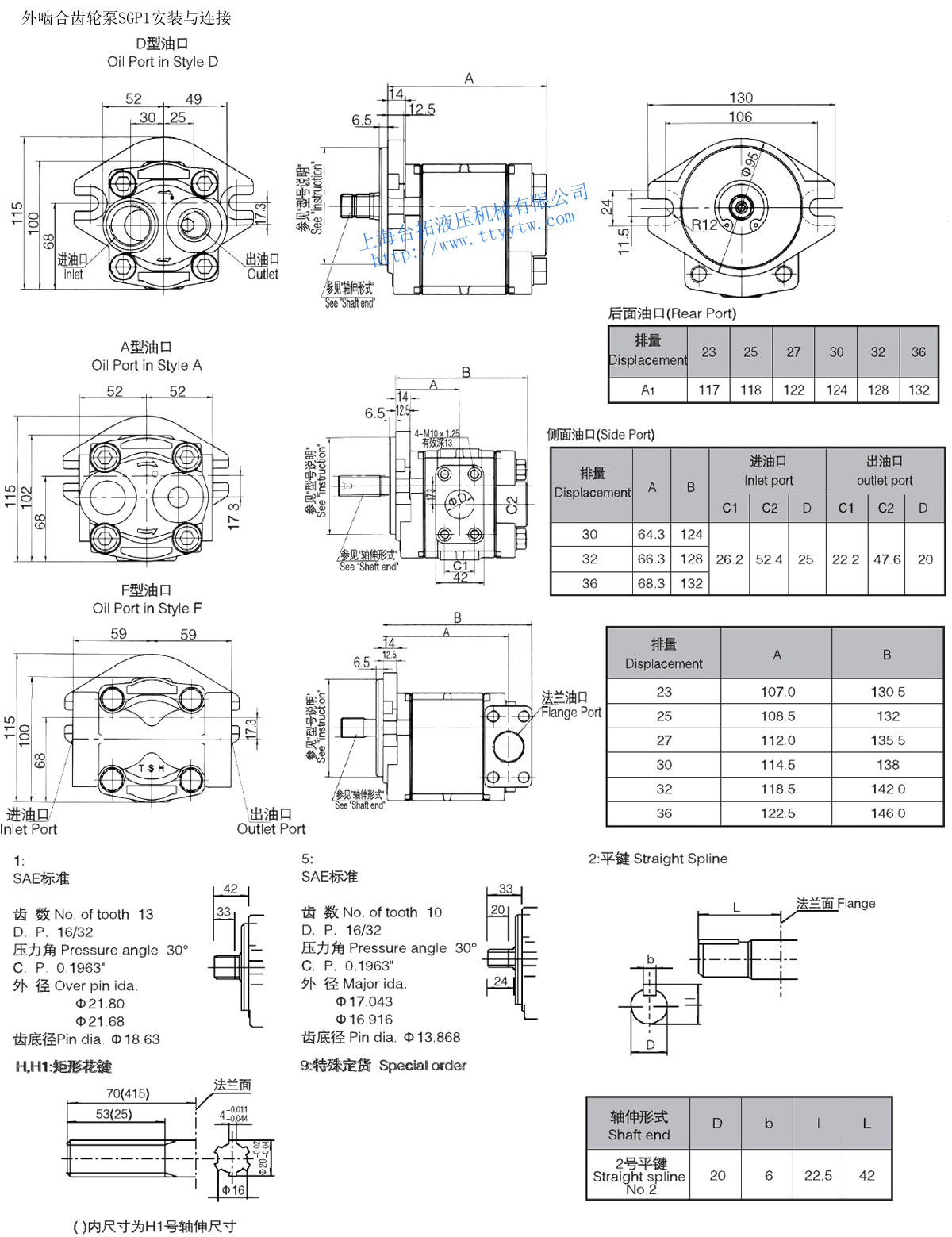

kg入口 出口 L型 F型 L型 F型 SGP1-16 16.2 24.5 20.6 500 4000 -0.02～0.2 ?25 PT1" ?19 PT3/4" 3.3 SGP1-18 18.3 500 4000 3.4 SGP1-20 20.4 500 4000 3.5 SGP1-23 23.7 400 4000 3.7 SGP1-25 24.9 400 3500 4.0 SGP1-27 27.8 400 3500 4.0 SGP1-30 29.9 400 3000 4.1 SGP1-32 33.2 400 3000 4.2 SGP1-34 34.1 20.6 18.6 400 3000 4.3 SGP1-36 36.6 17.2 400 3000 4.5 外嚙合齒輪泵SGP1安裝與連接

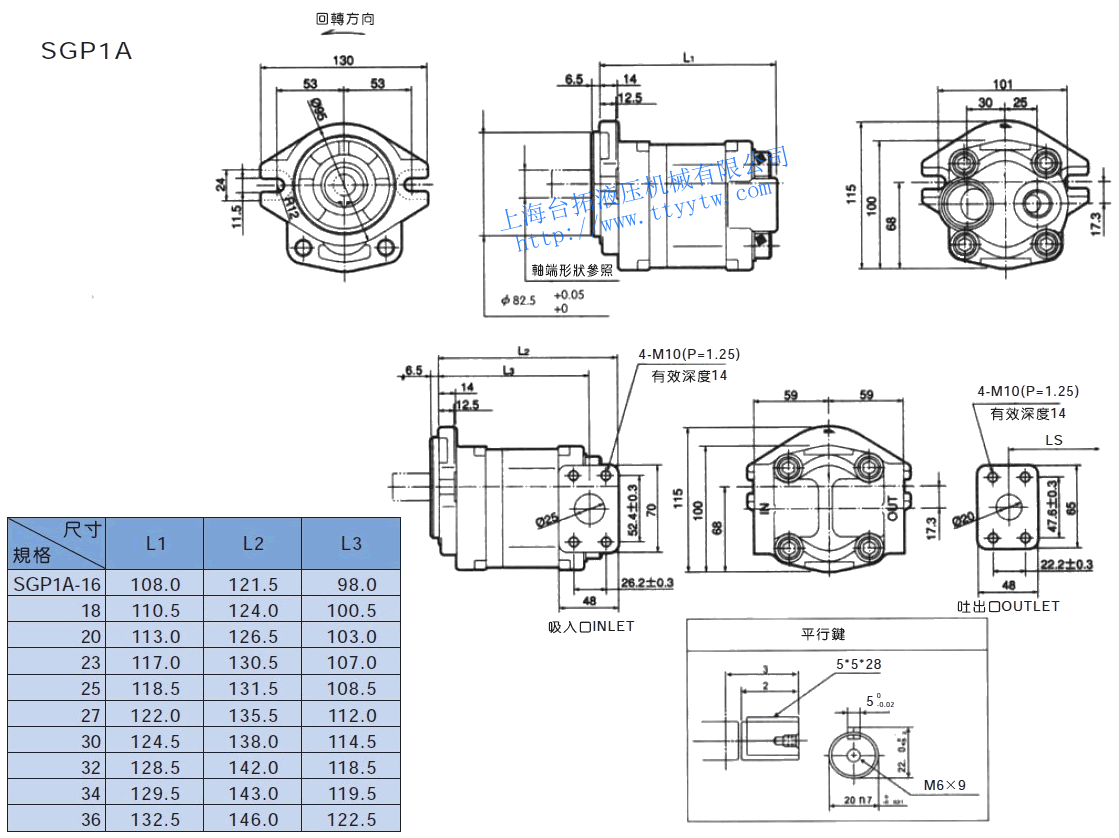

外嚙合齒輪泵SGP1A尺寸圖
