- 風冷 / 油冷機
-
-
風冷機ACE
產品型號：風冷機ACE
風冷機ACE系列工作壓力1MPa，流量10?/min-200?/min，適用于變量泵的泄油冷卻。
- 產品介紹
- 規格參數
風冷機ACE系列型號說明
ACE 2 M1 01 40 系列號碼 型號 風扇 電壓 風扇 鋁質風冷卻器 1
2
3
4
5
6
7
8
9
10
111：1個電機
2：2個電機
3：3個電機01-110VAC
02-02-220VAC
03-03-12VAC
04-24VACACE1：32
ACE2：40
ACE3：65
ACE4：65
ACE5：100
ACE6：200
ACE7：100
ACE8：200風冷機ACE系列規格表
型號 牙口ZG 通過量?/min 工作壓力MPa 最高壓力MPa 風扇功率W ACE1-M2 M18×1.5 10 2.0 2.5 30 ACE2-M2 M18×1.5 20 2.0 2.5 40 ACE3-M1 M18×1.5 25 2.0 2.5 65 ACE4-M1 M22×1.5 30 2.0 2.5 65 ACE4-M2 M22×1.5 60 2.0 2.5 130 ACE5-M1 M27×1.5 55 2.0 2.5 100 ACE6-M1 M27×2 100 2.0 2.5 200 ACE7-M1 M33×2 120 2.0 2.5 100 ACE8-M1 M33×2 160 2.0 2.5 200 ACE9-M2 ZG1-1/2" 250 2.0 2.5 200 ACE10-M2 ZG1-1/2" 300 2.0 2.5 400 ACE11-M3 ZG1-1/2" 400 2.0 2.5 600 風冷機ACE系列外形尺寸圖

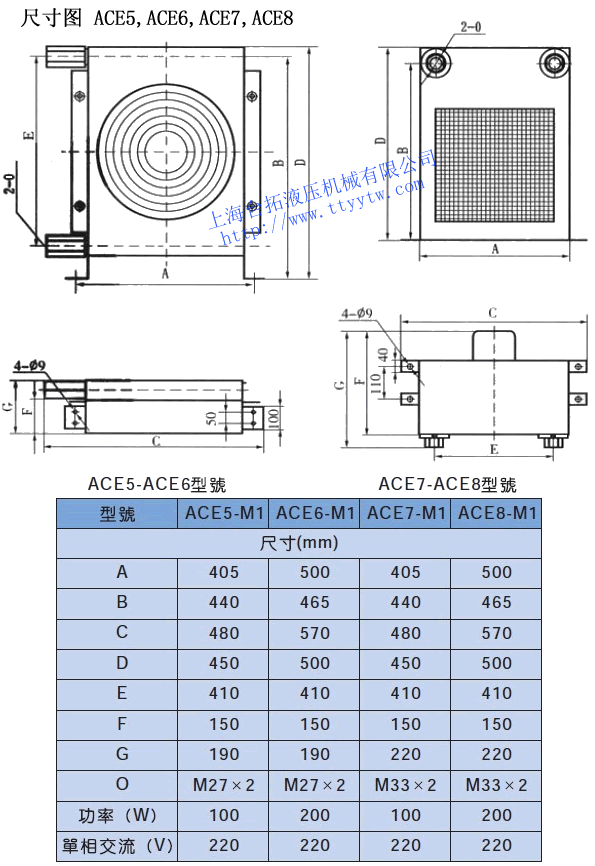

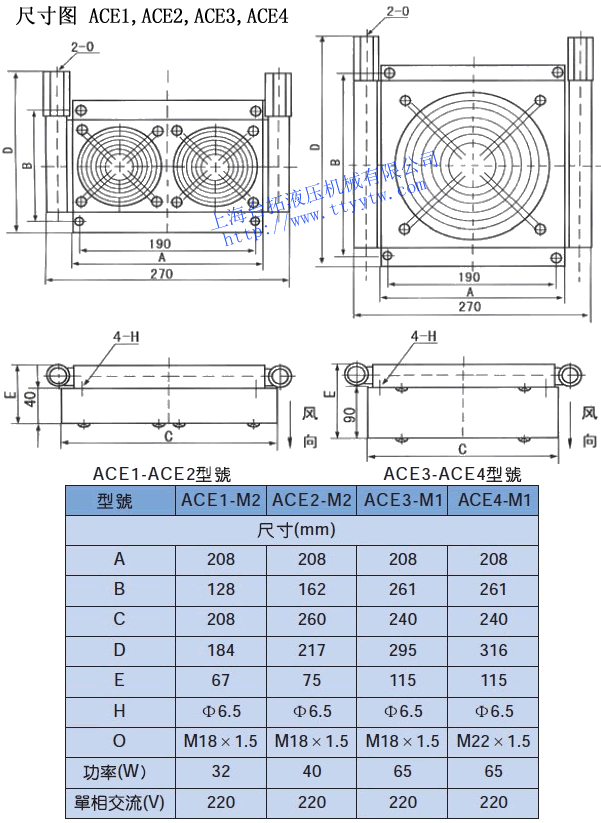

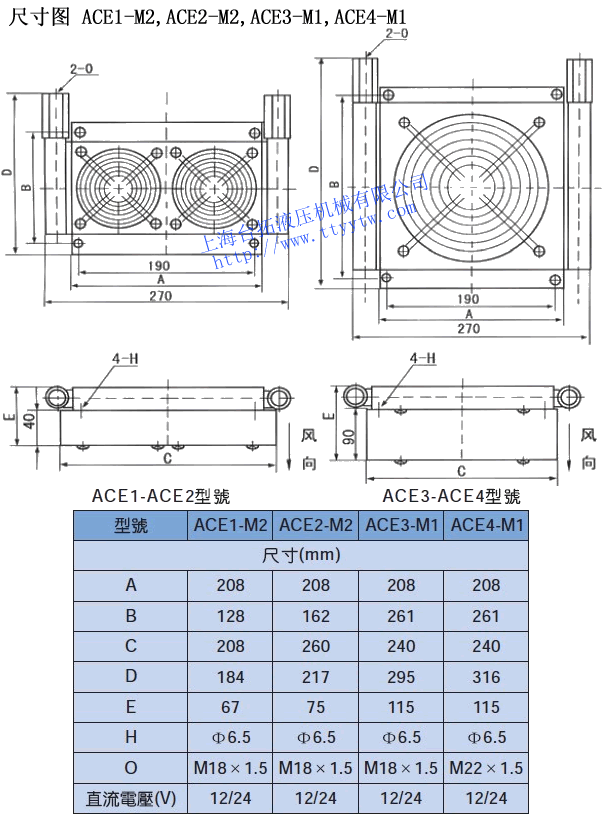

風冷機ACE1,2,3,4交流尺寸圖下載 風冷機ACE5,6,7,8交流尺寸圖下載

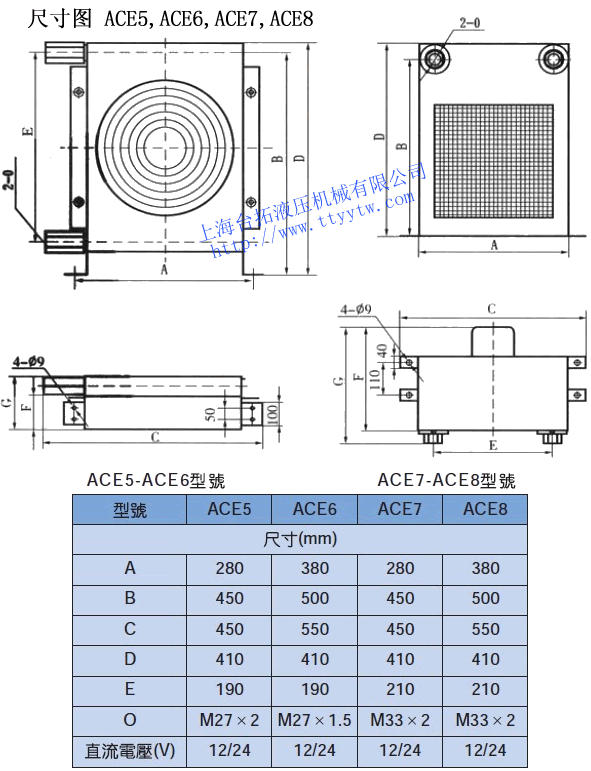

風冷機ACE1,2,3,4直流尺寸圖下載 風冷機ACE5,6,7,8直流尺寸圖下載

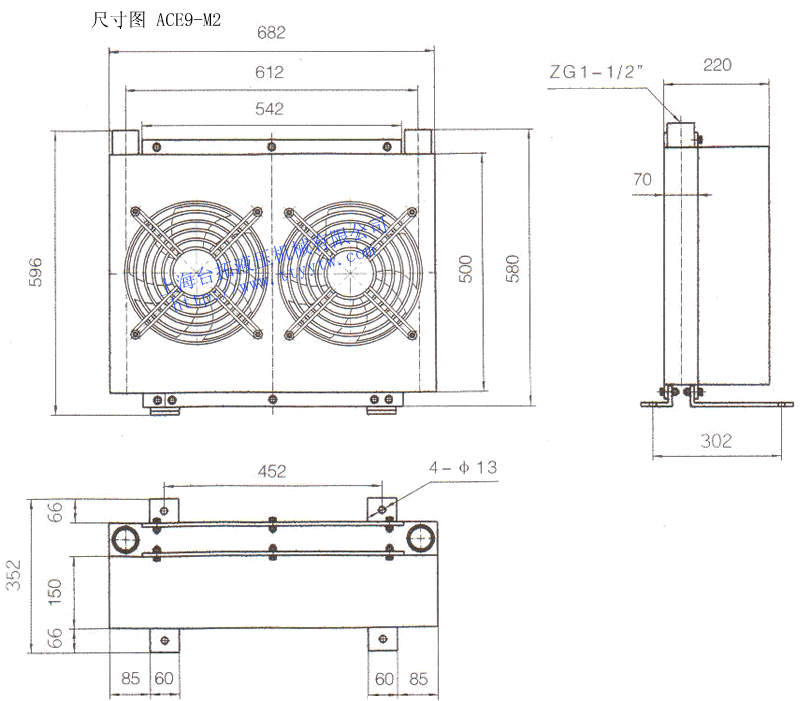

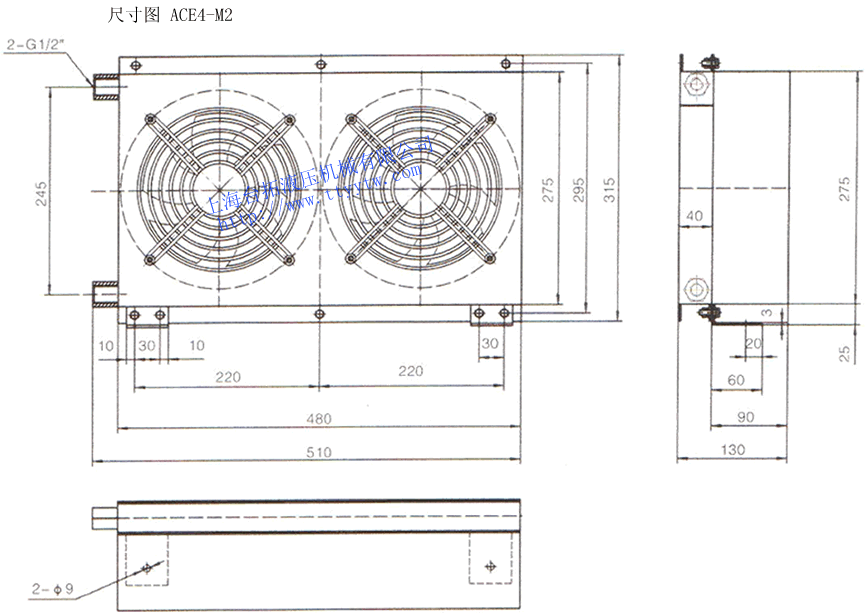

風冷機ACE4-M2尺寸圖下載 風冷機ACE9-M2尺寸圖下載

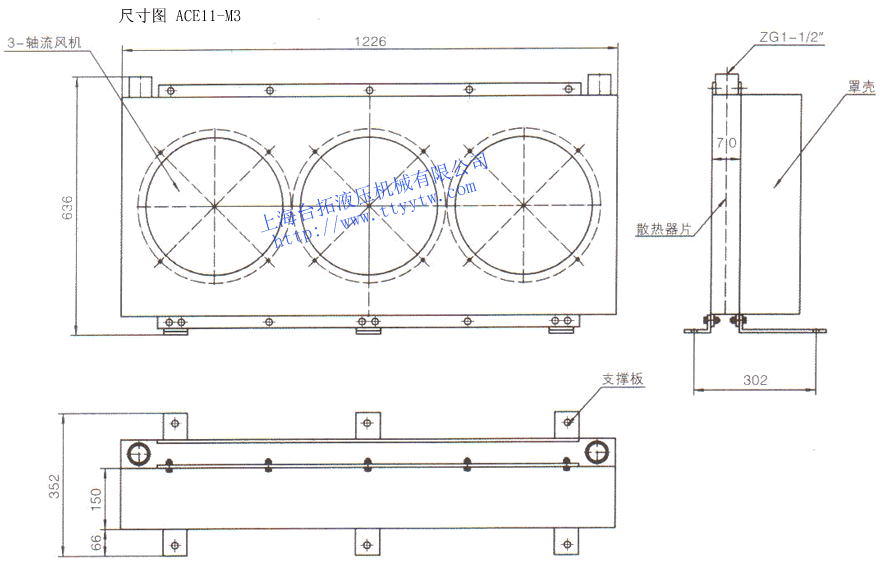

風冷機ACE10-M2尺寸圖下載 風冷機ACE11-M3尺寸圖下載

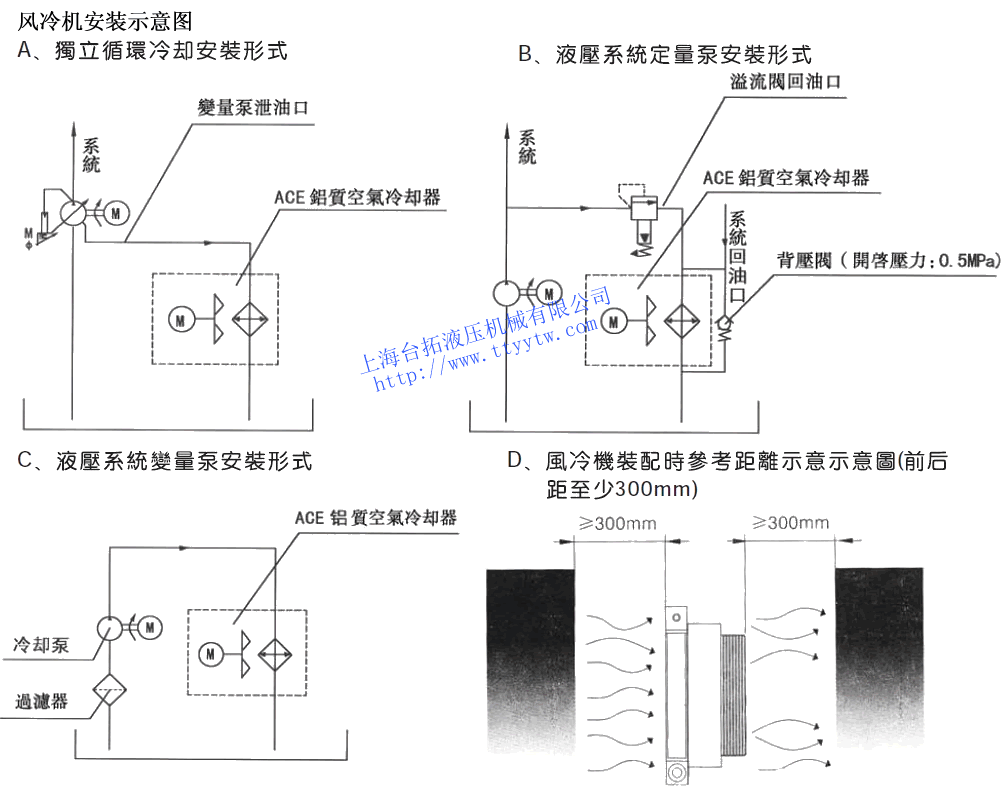

風冷機安裝示意圖
風冷機安裝示意圖下載

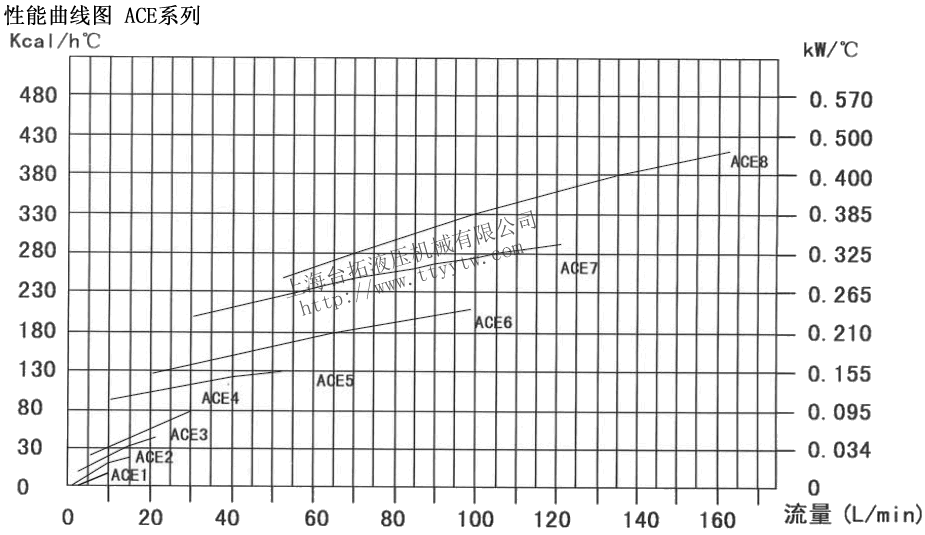

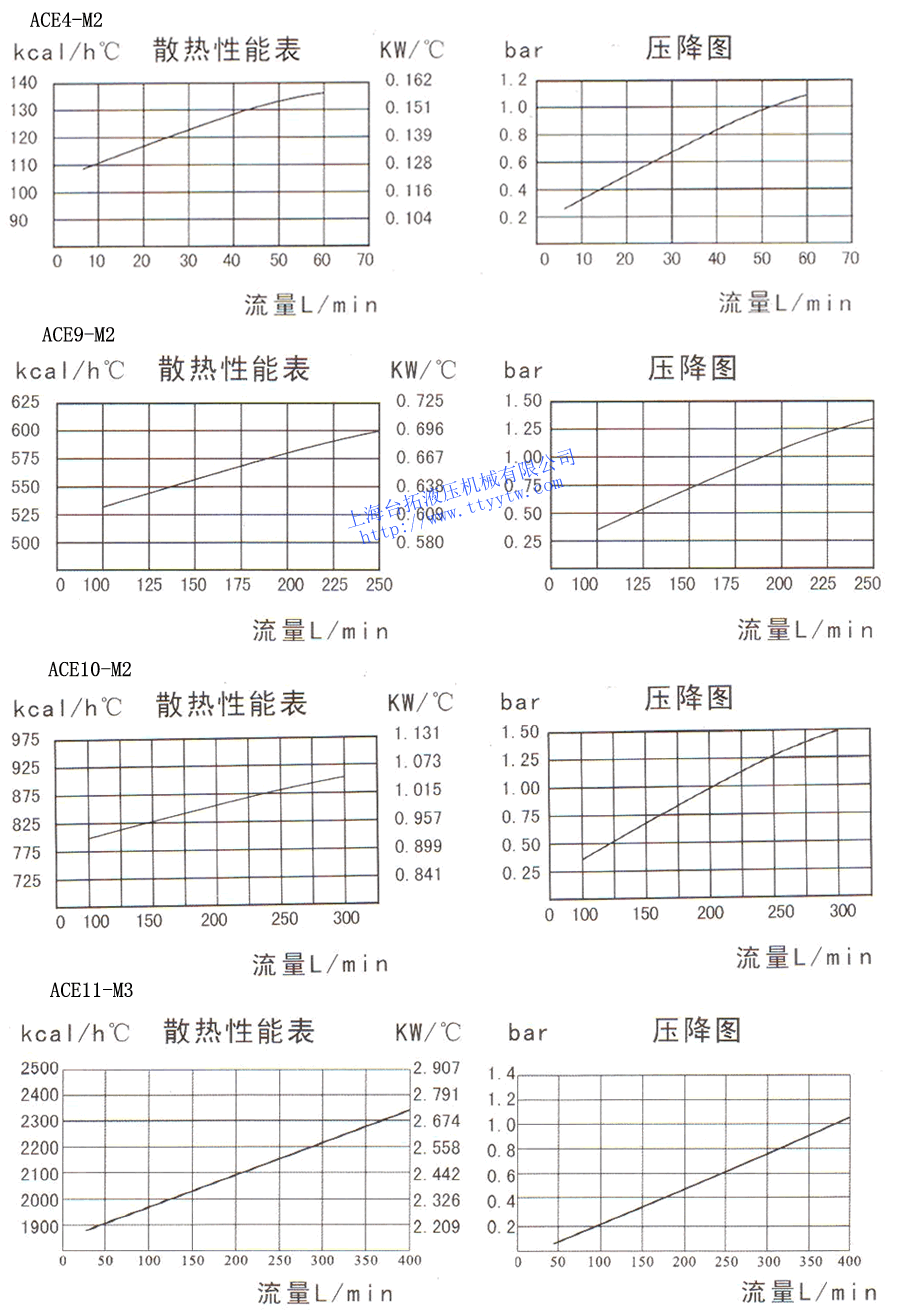

風冷機ACE系列性能曲線
