- 液壓附件
-
-
膠囊式蓄能器NXQ
產品型號：膠囊式蓄能器NXQ
NXQ系列膠囊式蓄能器是液壓系統中重要的不可缺少的液壓輔件，有儲蓄能量、穩定壓力、消除脈動、吸收沖擊、補償容量和補償泄漏等作用。
蓄能器NXQ系列有如下型號：NXQ-L0.25/10-H,NXQ-L0.4/10-H,NXQ-L0.63/10-H,NXQ-L1.6/10-H,NXQ-L2.5/10-H,NXQ-L4/10-H,NXQ-L6.3/10-H,NXQ-L10/10-H,NXQ-L16/10-H,NXQ-L20/10-H,NXQ-L25/10-H,NXQ-L40/10-H,NXQ-L63/10-H,NXQ-L80/10-H,NXQ-L100/10-H NXQ-L0.25/20-H,NXQ-L0.4/20-H,NXQ-L0.63/20-H,NXQ-L1.6/20-H,NXQ-L2.5/20-H,NXQ-L4/20-H,NXQ-L6.3/20-H,NXQ-L10/20-H,NXQ-L16/20-H,NXQ-L20/20-H,NXQ-L25/20-H,NXQ-L40/20-H,NXQ-L63/20-H,NXQ-L80/20-H,NXQ-L100/20-H,NXQ-L0.25/31.5-H,NXQ-L0.4/31.5-H,NXQ-L0.63/31.5-H,NXQ-L1.6/31.5-H,NXQ-L2.5/31.5-H,NXQ-L4/31.5-H,NXQ-L6.3/31.5-H,NXQ-L10/31.5-H,NXQ-L16/31.5-H,NXQ-L20/31.5-H,NXQ-L25/31.5-H,NXQ-L40/31.5-H,NXQ-L63/31.5-H,NXQ-L80/31.5-H,NXQ-L100/31.5-H等。
- 產品介紹
- 規格參數
蓄能器NXQ系列型號說明
NXQ - -25 L /F -* 系列號碼 規格 容量 壓力 安裝型式 用途 囊式蓄能器 A：小口
Ab：大口參照規格表 參照規格表 L：螺紋式
F：法蘭式A：液壓油
RA：乳化液蓄能器NXQ系列規格表
型號 公積壓力
(Mpa)公積流量
(L)連接方式 尺寸表mm 重量Kg L F H DM D1 D2 D3 D4 D5 D6 H1 H2 D NXQ-0.25/*-L/F-* 10
20
31.50.25 260 M22×1.5 30 56 2 NXQ-0.4/*-L/F-* 0.4 250 M27×2 52 89 3 NXQ-0.63/*-L/F-* 0.63 320 M27×2 52 89 3.5 NXQ-01/*-L/F-* 1 315 M27×2 52 114 5.5 NXQ-1.6/*-L/F-* 1.6 355 370 M42×2 42 50 97 130 17 50 66 25 152 12.5 NXQ-2.5/*-L/F-* 2.5 420 435 M42×2 42 50 97 130 17 50 66 25 152 15 NXQ-4/*-L/F-* 4 530 545 M42×2 42 50 97 130 17 50 66 25 152 18.5 NXQ-6.3/*-L/F-* 6.3 700 715 M42×2 42 50 97 130 17 50 66 25 152 25.5 NXQ-10/*-L/F-* 10 660 685 M60×2 55 695 125 160 21 70 85 32 219 48 NXQ-16/*-L/F-* 16 870 895 M60×2 55 695 125 160 21 70 85 32 219 63 NXQ-25/*-L/F-* 25 1170 1195 M60×2 55 695 125 160 21 70 85 32 219 84 NXQ-40/*-L/F-* 40 1690 1715 M60×2 55 695 125 160 21 70 85 32 219 119 NXQ-20/*-L/F-* 20 690 715 M72×2 70 80 150 200 26 80 105 40 299 92 NXQ-25/*-L/F-* 25 780 805 M72×2 70 80 150 200 26 80 105 40 299 105 NXQ-40/*-L/F-* 40 1080 1110 M72×2 70 80 150 200 26 80 105 40 299 135 NXQ-63/*-L/F-* 63 1500 1530 M72×2 70 80 150 200 26 80 105 40 299 191 NXQ-80/*-L/F-* 80 1810 1840 M72×2 70 80 150 200 26 80 105 40 299 241 NXQ-100/*-L/F-* 100 2220 2250 M72×2 70 80 150 200 26 80 105 40 299 290 備注：1、公稱壓力：10、20，31.5Mpa;適用介質：礦物油水-乙二醇、乳化液;介質溫度-10度～+70度。2、1Mpa=10bar=10.2kgf/cm2。
使用說明:NXQ系列膠囊式蓄能器是液壓系統中重要的不可缺少的液壓輔件，有儲蓄能量、穩定壓力、消除脈動、吸收沖擊、補償容量和補償泄漏等作用。
1、蓄能器NXQ系列油液實際是不可壓縮的，因此不能蓄積壓力能。膠囊式蓄能器是利用氣體的可壓縮性來蓄積液體的原理而工作的，蓋邊緣及接合處以橡膠墊圈密封，可耐高溫，不漏油。

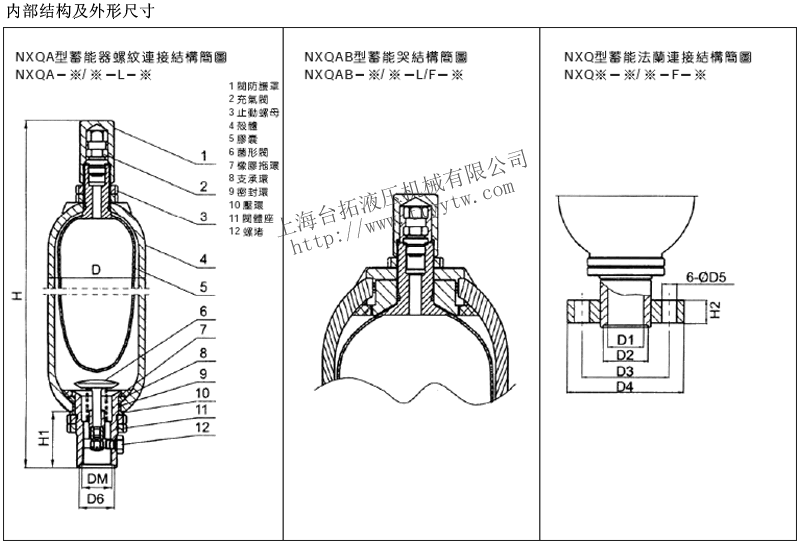

2、蓄能器NXQ系列膠囊式蓄能器由油液部分和帶有氣密隔離件的膠囊構成，位于膠囊周圍的油液與液壓回路相通。因此，當毅力升高時油液進入囊式蓄能器由此氣體被壓縮；當壓力下降時，壓縮氣體膨脹，進而將油液壓入回路。蓄能器NXQ系列內部結構及外形尺寸
蓄能器NXQ系列內部結構及外形尺寸下載

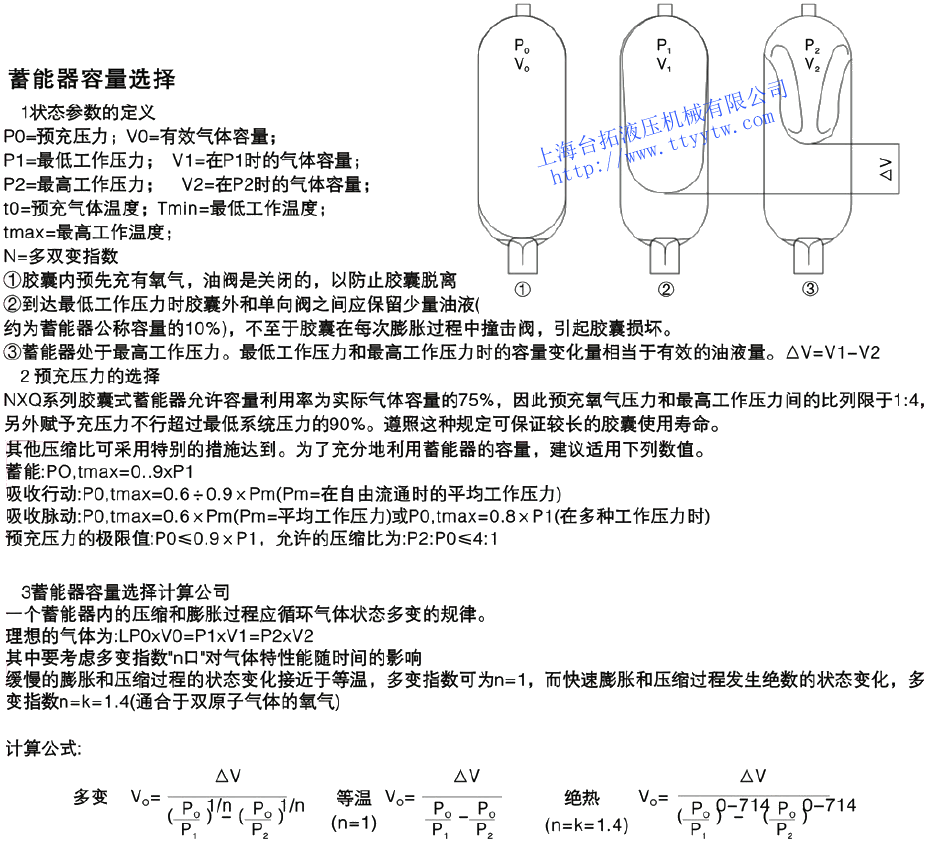

蓄能器NXQ系列容量選擇

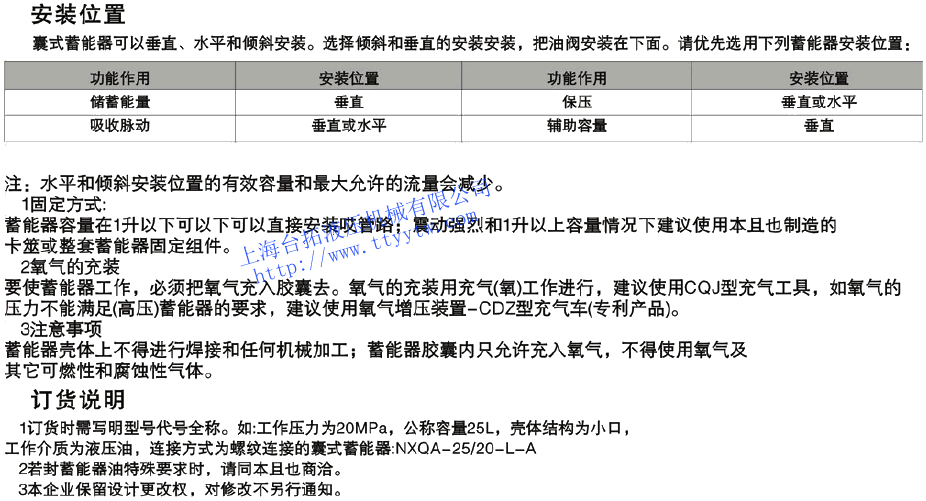

蓄能器NXQ系列安裝位置
