- 壓力控制閥
-
-
電磁溢流閥BSG/BST
產品型號：電磁溢流閥BSG/BST
1、電磁溢流閥BSG,BST由先導式溢流閥和電磁閥組合而成，用于系統卸荷或多段壓力控制。
2、電磁溢流閥BS系列用不同位數和機能的電磁閥，可實現多種功能。(由于電磁閥直接安裝在溢流閥上，與溢流閥的泄油連接，它們之間沒有配管，泵的壓力還可以靠一個作用于電磁閥的電信號而遙控卸荷，或靠連接先導溢流閥到該電磁閥口而得到調節使系統得到二或三段壓力控制)。
- 產品介紹
- 規格參數
電磁溢流閥BSG,BST型號說明
BS G -06 H -2B2 -A2 5 -D5 -2P 系列 安裝型式 公稱口徑 壓力調節范圍Mpa 控制型式 線圈型式 頻率 接線盒形式 多段壓力控制 電磁
溢流閥G：板式
T：管式03
06
10B：1-7
C：3.5-14
H：7-25參照
控制型式A1：AC110V
D1：DC12V
A2：AC220V
D2：DC24V
A3：AC380V5：50HZ
6：60HZ
(直流省略)D4：接線盒式
D5：插頭式-：單段壓力
2P：兩段壓力控制
3P：三段壓力控制電磁溢流閥BSG,BST規格表
型號 最高使用壓力MPa 壓力調整范圍MPa 最大流量?/min 重量 Kg 板式 管式 板式 管式 BSG-03 BST-03 25 B：1-7
C：3.5-14

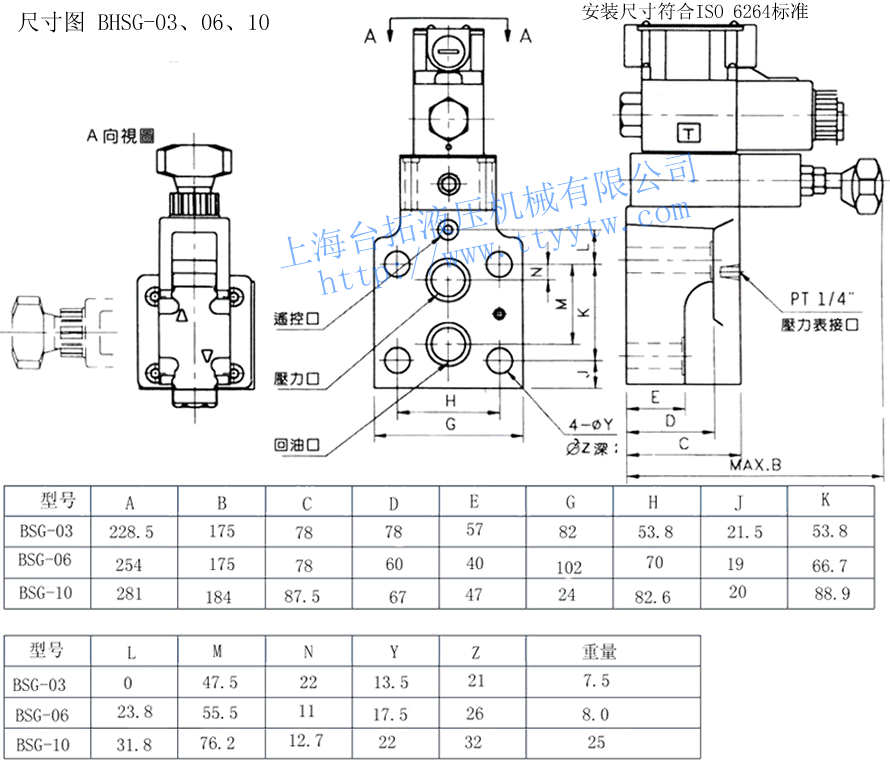

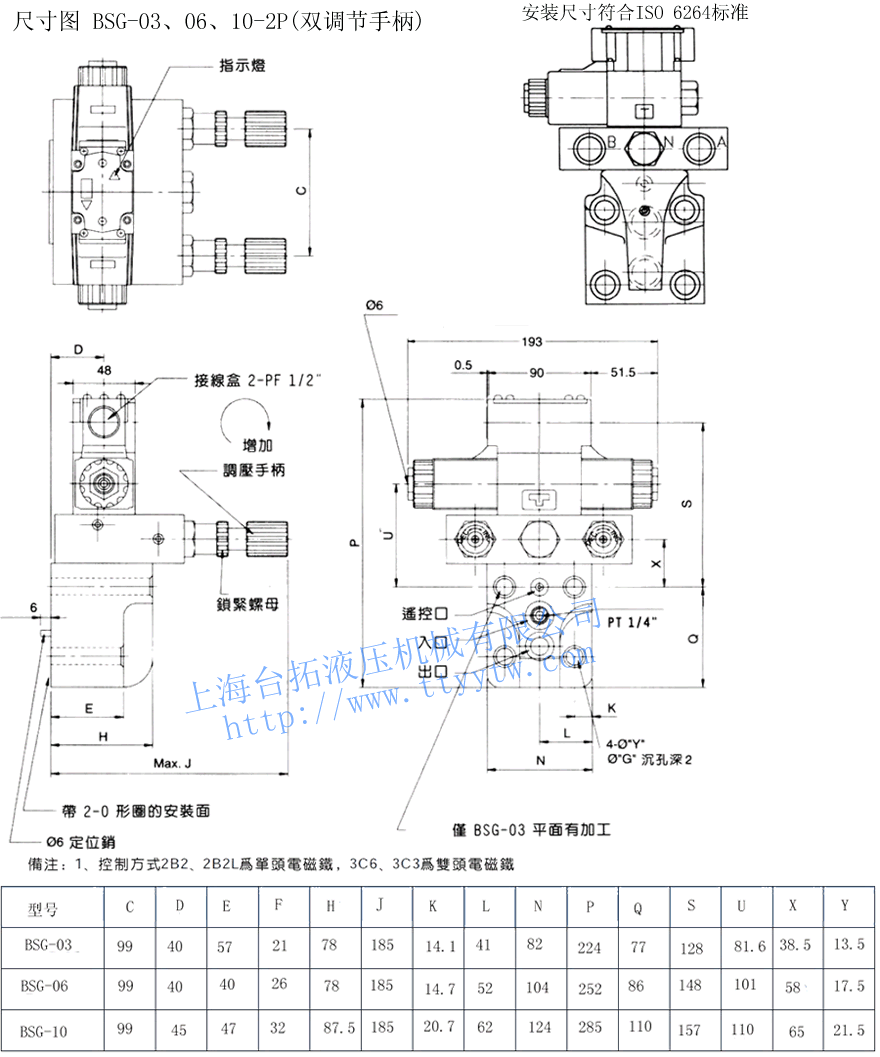

H：7-25100 7.1 6.5 BSG-06 BST-06 200 8.0 7.4 BSG-10 BST-10 400 11.3 11.1 BSG-03-2P - 100 10.0 - BSG-03-3P - 100 10.0 - BSG-06-2P BST-06-2P 200 11.0 9.0 BSG-06-3P BST-06-3P 200 11.0 9.0 SBSG-03 - 100 6.3 - SBSG-06 - 200 7.2 - SBSG-03-2P - 100 10.8 - SBSG-06-2P - 200 11.7 - 電磁溢流閥BSG系列尺寸圖
