- 電液比例閥
-
-
比例流量閥QPG16~50
產品型號：比例流量閥QPG16~50
超高響應電液比例流量閥QPG
- 產品介紹
- 規格參數
超高響應電液比例流量閥QPG16～QPG50型號說明
液壓符號 規格 額定流量?/min
Δp=5bar最高壓力bar 控制油孔 最大線圈耗電
功率A/VA重量Kg 訂購型號 A B
16 125 A,B,X：350
Y：100ext ext PAB：315
T：2502.8 QPG-16-25 25 210 ext ext 3.9 QPG-25-210 32 320 ext ext 5.1 QPG-32-320 40 500 ext ext 7.1 QPG-40-500 50 980 ext ext 9.7 QPG-50-980
QPG-16/50
0.2 QPE-076 0.25 QPE-074
電磁線圈插頭形式DIN 43 650 0.03 QPE-A
電磁線圈插頭形式LVDT-DC/DC 0.01 QPE-B 超高響應電液比例流量閥QPG16～QPG50特性表
概 述 結構
插裝式節流閥，滑軸閥帶位移控制，經印刷電路板控制 作動方式 引導操作，比例3/2 DCV在閥蓋口，不帶位移控制 主閥 位移控制，由OBE控制，位置傳感器LVDT DC/DC 安裝方式 插裝式安裝，裝配尺寸符合 DIN 24 342，ISO/DIS 7368 安裝位置 盡可能位置傳感器正面朝下或水平裝置 允許環境溫度 -20～+50℃ 耐振動
測試條件最高25g
搖動在三個面測試24小時液 壓 壓力介質 液壓油符合 DIN 51 524...535，若使用其他介質，請先洽詢 粘度-推薦值
-最大允許值20～100mm2/s
10～800mm2/s壓力介質溫度 -20～+80℃ 過濾精度
與工作可靠性及使用允許污染等級的壓力介質符合 NAS 1638 采用過濾器 Bx=75 8 X=10 9 20 10 25 油流方向 A→B或B→A(壓力較高時從供油孔"內部"或"外部")使用"X" 額定流量在(?/min)
每道凹槽刻度在壓力降Δp=5bar*QPG16 QPG16 QPG32 QPG40 QPG50 125 210 320 500 980 最高工作壓力在A，B，X (bar) 315 最高工作壓力在Y (bar) 100 最大流量 (?/min) 350 600 1000 1500 3000 正常流量Qn引導閥(供油壓力) Δp=5bar 5 15 15 28 28 內漏(cm3min)X→Y 引導閥在100bar <150 <200 <200 <400 <400 最小流量率在UE=0 V，可調整
閥可動性(在Δp=5bar) (cm3min)2000 2000 3000 3000 4000 主閥內漏在Δp=100bar
(閥的電氣會停止供應)A→B=密封(錐閥式)，B→A=密封(錐閥式)
重要：當X=外部時，可能X→B 最小內漏最小供油壓力 A→B 12 最小供油壓力 B→A 20 靜態/動態 滑軸行程/性能曲線 (+mm) 4 5 7 10 12.5 當閥斷時過重疊 (-mm) 3 控制主閥100%的油溶積 (cm3) 1020 2650 3600 5000 7850 控制需要油量0～100% (?/min) X=100 bar 3 5 7 9 9 遲滯 <0.2% 位置精度 <0.5% 制造公差 看流量曲線，用比例閥控制器QPE-076/QPE-074調整 響應時間 (X=100bar) 信號變化 0～100%改變 "開" <70 <70 <90 <90 <110 信號變化 100 ～0%改變 "關" <70 <70 <90 <130 <300 信號變化 0～10%改變 "開" <50 <50 <70 <70 <80 信號變化 10～0%改變 "關" <40 <40 <50 <70 <100 繼電器-關斷行使時，致能關閉ENABLE"OFF" 在電氣停止(引導閥開"X"時，封主段)主段移到"封閉"端位置 熱變動率 <1%,在ΔT=40℃ 電 氣 循環周期因素 100% 保護等級 IP 65 在DIN 40 050 電磁線圈插頭 插頭符號 DIN 43 650/ISO 4400 位置傳感器連接器 特殊連接器 電磁線圈最大電流 2.7A 線圈電阻 R20 2.5Ω 在100%負荷和工作溫度時，最大壓力消耗 最大40VA 位置傳感器
DC/DC技術供給：+15V/35 mA 信號：0～±10V (RL≥10kΩ) -15V/25 mA 超高響應電液比例流量閥QPG16～QPG50外觀尺寸圖

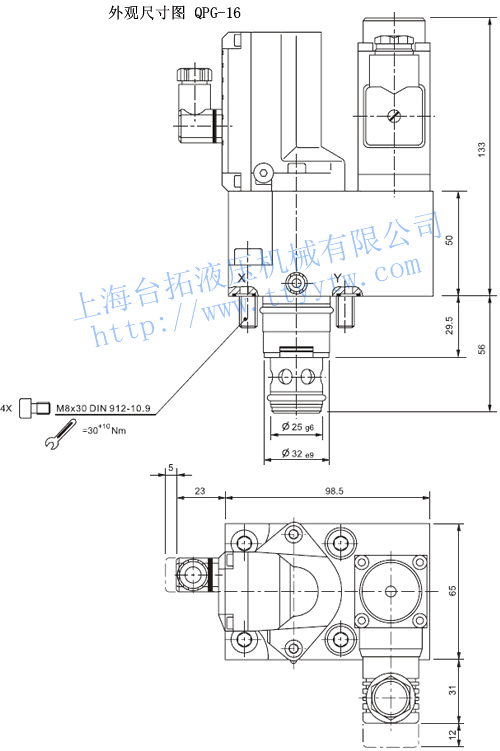

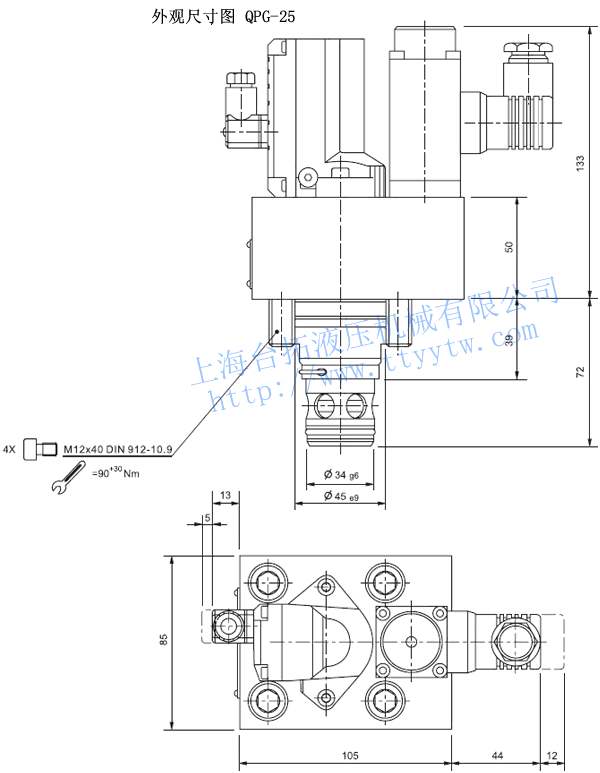

超高響應電液比例流量閥QPG-16外觀尺寸圖下載 超高響應電液比例流量閥QPG-25外觀尺寸圖下載

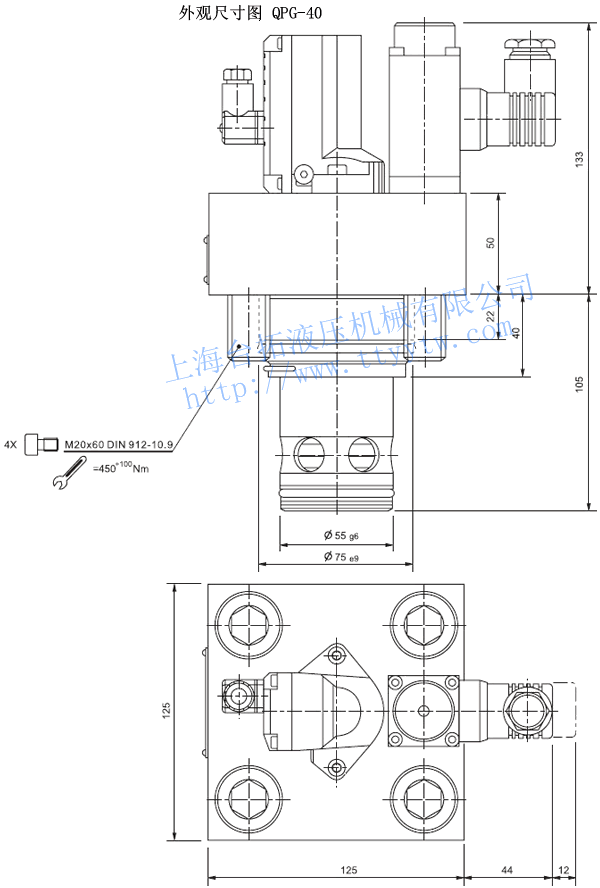

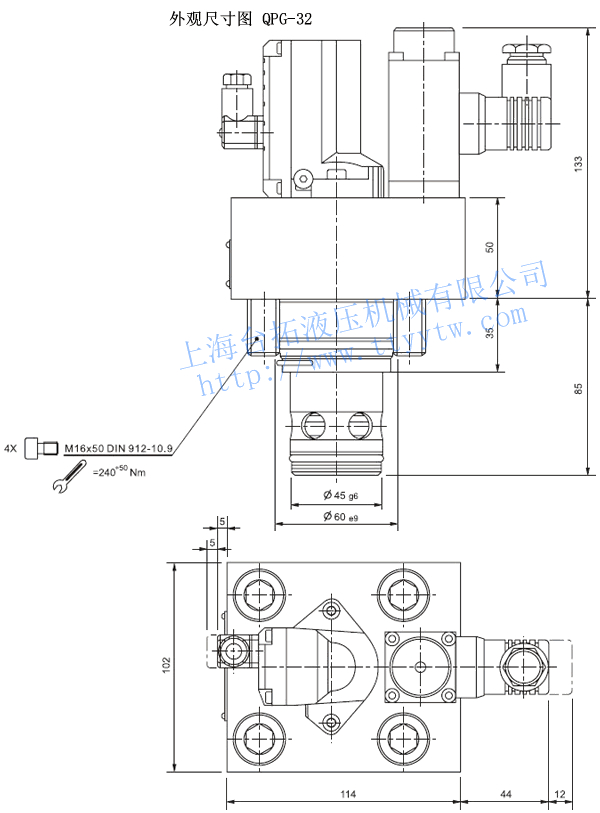

超高響應電液比例流量閥QPG-32外觀尺寸圖下載 超高響應電液比例流量閥QPG-40外觀尺寸圖下載

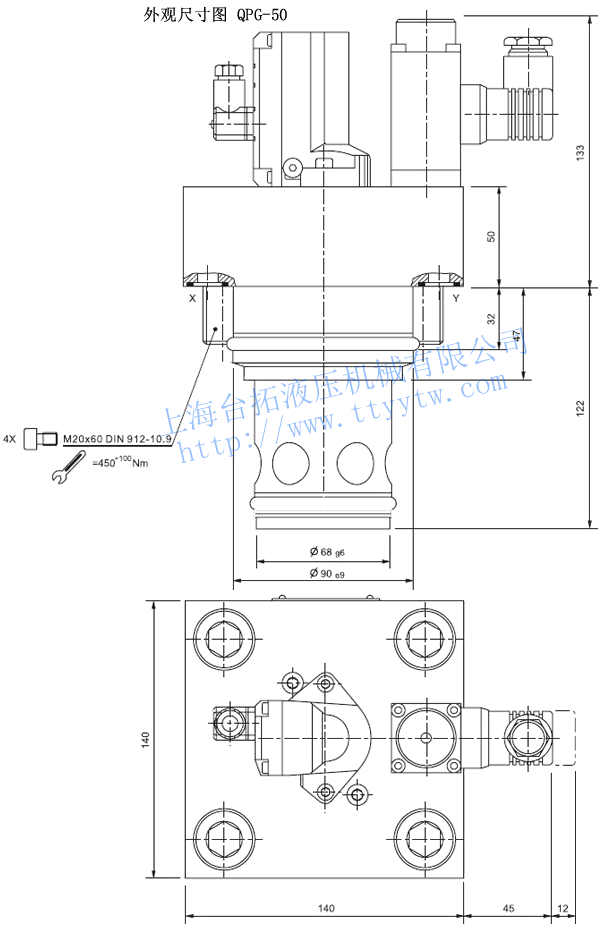

超高響應電液比例流量閥QPG-50外觀尺寸圖下載
超高響應電液比例流量閥QPG16～QPG50底板尺寸圖

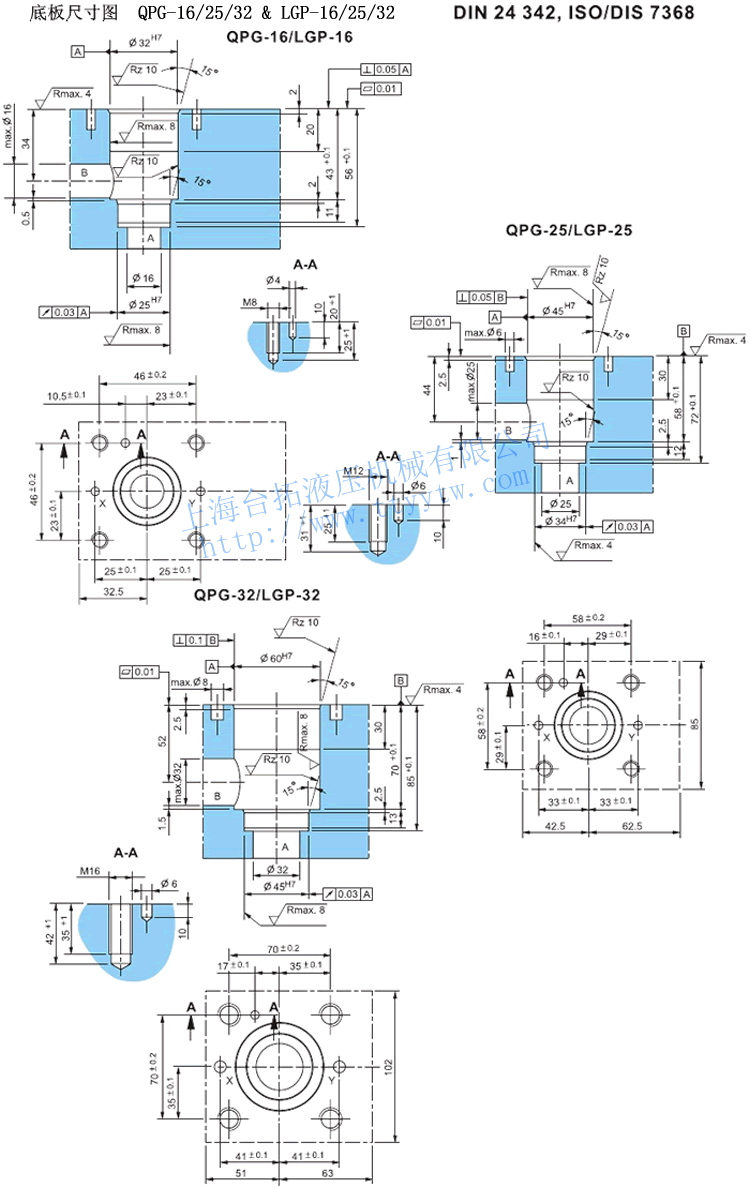

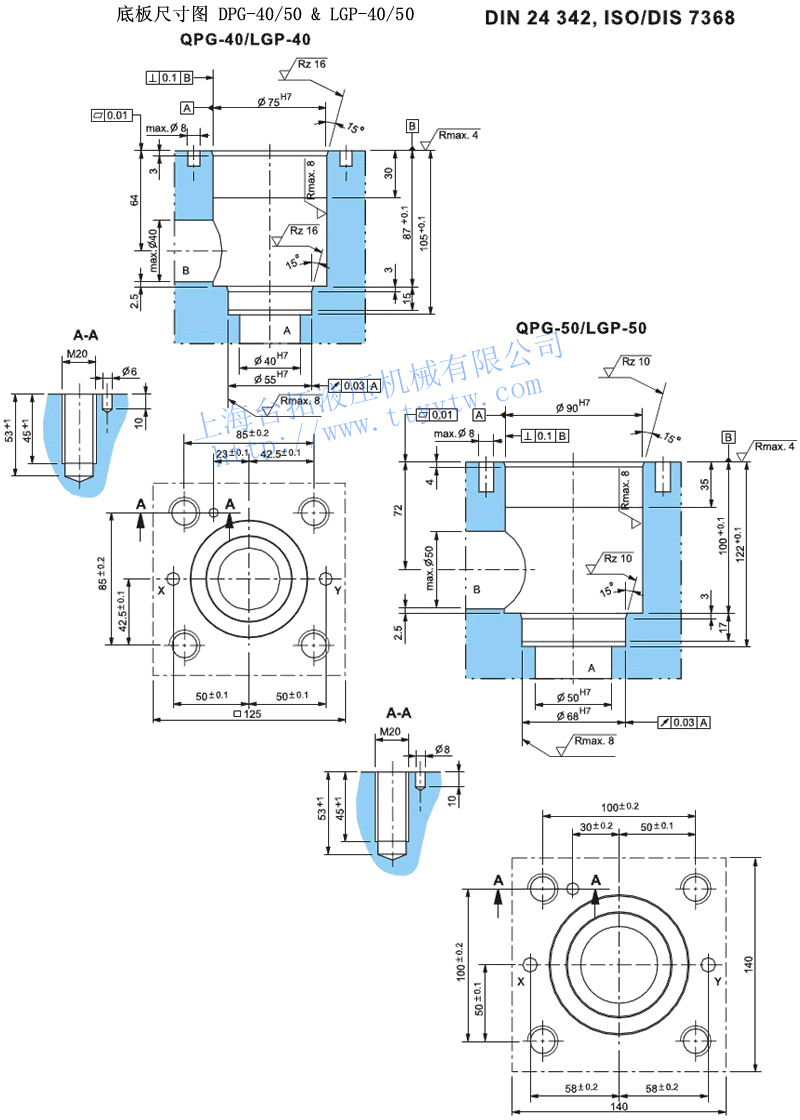

超高響應電液比例流量閥QPG16/25/32&LGP16/25/32底板尺寸圖下載 超高響應電液比例流量閥QPG40/50&LGP40/50底板尺寸圖下載
