比例閥控制器FPE-081
產品型號：比例閥控制器FPE-081
比例閥控制器FPE-081
- 產品介紹
- 規(guī)格參數
比例閥控制器FPE-081訂購型號
型號 所搭配的比例閥 線圈電流A 重量Kg 比例閥控制器型號 FPG-02
0.8A 0.2 FPE-081 比例閥控制器FPE-081特性表
印刷電路板版式 (100X160X約35)mm(wX1Xh)歐洲格式前段面板(7疊加空間) 插頭連接器 DIN 41 612-F 32 允許環(huán)境溫度 0℃～+70℃ 存儲溫度最小-20℃最大+70℃ 電源供應 24VDC額定電池電壓21～40V 整流AC電壓Urms=21～28V(單相，全波整流) 電流率 FPE-079 max. 1.5A(NG 6)/max.2.5A(NG10)
FPE-081 max. 1.25A電力消耗 FPE-079 max. 35VA(NG 6)/max.60VA(NG10)
FPE-081 max. 30VA設定點電位計 RL≥1kΩ 供應：b/z32，+10V/20mA 輸入訊號 b 10：+10V z 10：=10V
差壓輸入：z 16：+10V z18：差0V外部斜率關閉 b 20：6～40=(正常10V=) 斜率監(jiān)視信號 z 20：0～10V 電線長度與橫截面 電磁電纜：<20m 1.5mm2 20～50m 2.5mm2 特性 防止輸入和輸出的短路 打卡鐘式輸出段 用于快速操作時間之緊急放電及充電 LED認證顯示 綠：Ub ON 開 黃：電源線圈電流Lm=0
黃：斜率關斷OFF 紅：Ub<Ub min 最低閥位置時間 50ms在100%信號跳躍 閥遲滯 <4% 斜率時間 0.05～5s 調整可能性 閥零點，增益，斜率時間，振幅放大 警告：電源零點b 2和控制零點b 12必須銜接。電源供應直接連接到DIN插頭的距離要小于1m。在距離大于1m的情況下，連接控制零點要單獨接地。 備注：
1、在補償時注意事項：零點補償，為了補償，一個設定點Ue=300mV被設定。增益(最大)：為了補償，余個設定點Ue=10V被設定。

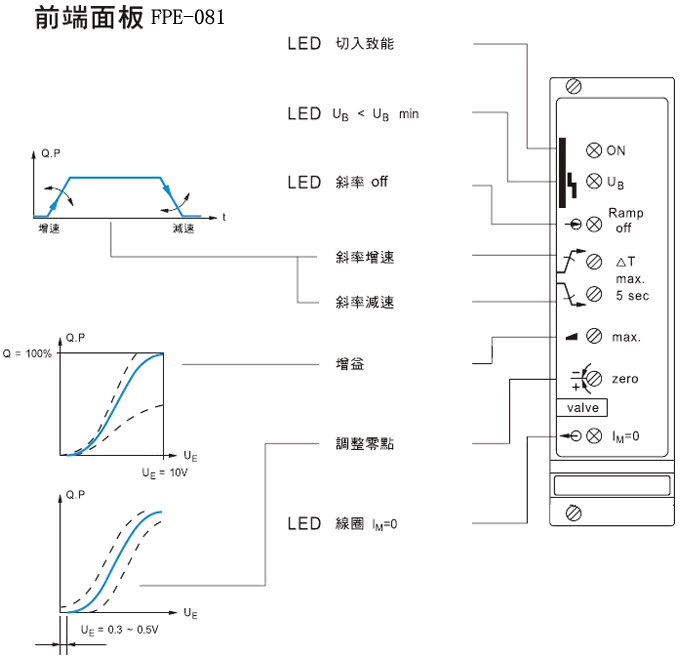

2、斜率使用注意事項：適當附屬電位計設定斜率上開(加速)和斜率下降(減速)。斜率ON，若b 20是開。斜率OFF，若U>6V在b 20，即10V來自b 22。斜率OFF，當回路中斷進行中的斜率時，會出現一個不連貫的過渡信號輸出值。比例閥控制器FPE-081前端面板

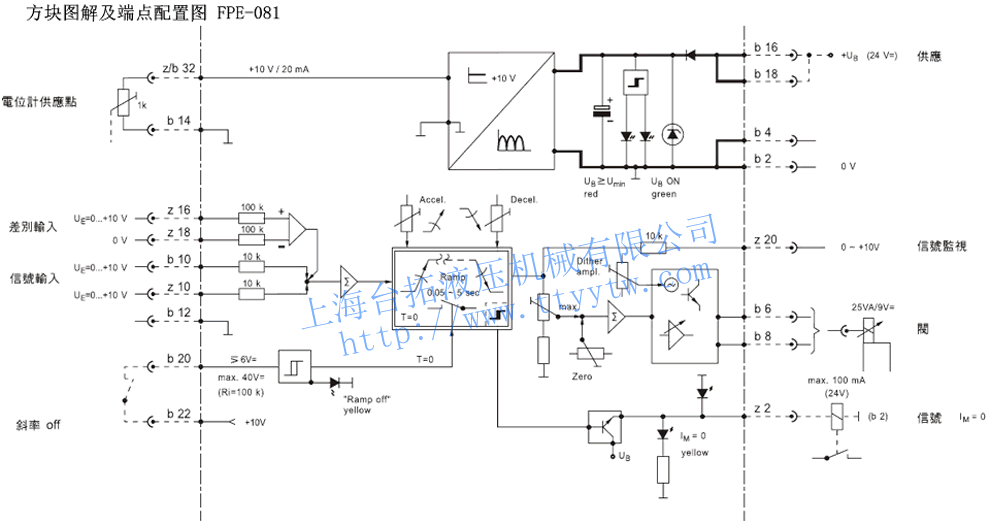

比例閥控制器FPE-081方塊圖解及端點配置圖
