插裝閥及閥蓋組合CVD/F
產品型號：插裝閥及閥蓋組合CVD/F
直入式方向流量控制插裝閥及閥蓋組合CVD,CVF
- 產品介紹
- 規格參數
直入式方向流量控制插裝閥及閥蓋組合CVD,CVF型號說明
CVD -16 -05 -A -6 -D4 -A2 5 -X -Y 系列號碼 通徑mm 啟流壓力Mpa 閥蓋型式 導壓孔徑 電磁閥接線方式 電壓 頻率 電磁閥位置 梭動閥位置 插裝閥型式
CVD：無緩沖型
CVF：帶緩沖型16:16mm
25:25mm
32:32mm
40:40mm
50:50mm
63:63mm05:0.05
20:0.2
50:0.55閥蓋型式 16-40通徑
用6mm
50-63通徑
用10mmD4：
JIS接線盒型
D5：
DIN插頭型
無記號：
無電磁閥A1:AC110V
A2:AC220V
D1:DC12V
D2:DC24V5:50HZ
6:60HZ
直流省略X:對X孔
Y:對Y孔
A對Z1孔
B:對Z2孔X:對X孔
Y:對Y孔
A:對Z1孔
B:對Z2孔備注：1、CVD型無緩沖型插裝閥適用于高速切換，CVF帶緩沖插裝閥適用于無沖擊切換時使用。2、只采購插裝閥時只需標示①②③項即可。①～⑩為閥體與閥蓋之組合。3、電磁閥位置是以2位彈簧復位之D4-02-2B2為準，若使用其他型式電磁閥，則位置另行更換。4、導壓孔徑標準型16-40通徑用6mm、50-63通徑用10mm，若需要其他尺寸，請洽臺拓液壓技術部。

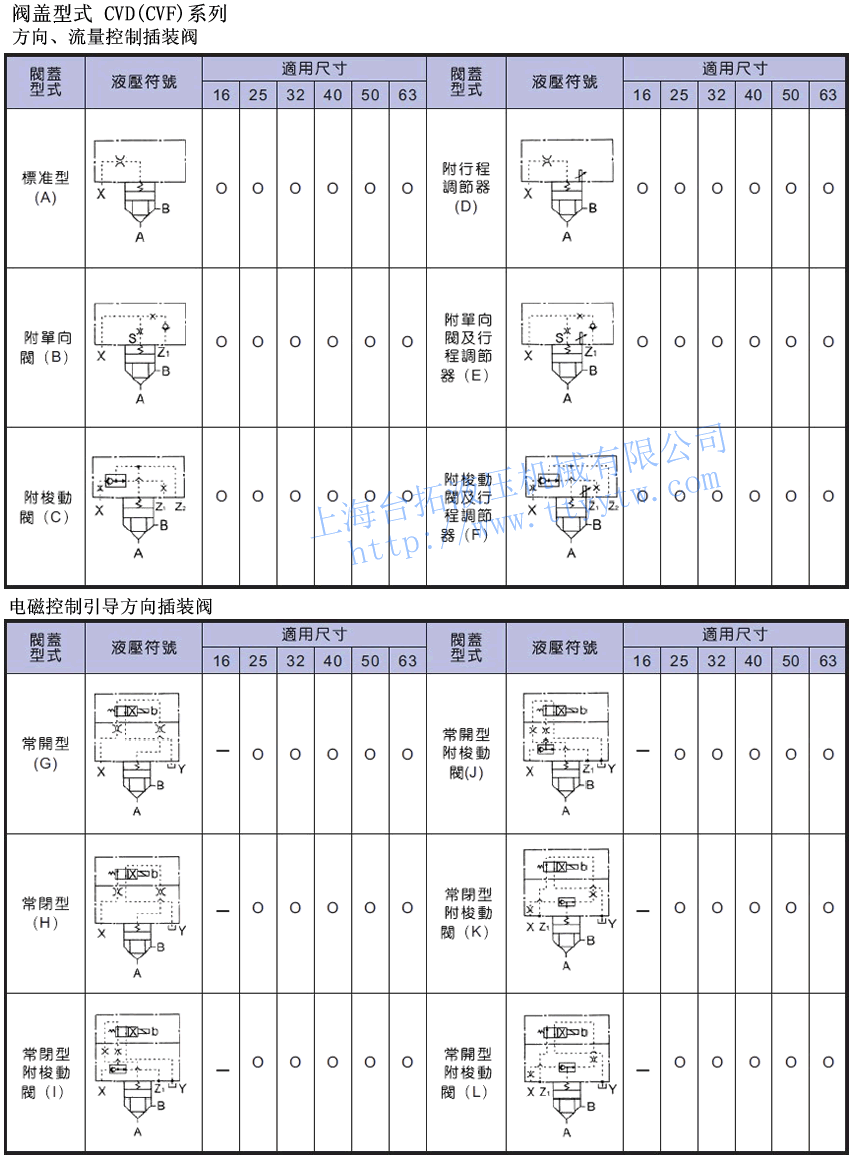

直入式方向流量控制插裝閥及閥蓋組合CVD,CVF規格表
型號 最高使用壓力Mpa 定格流量?/min
P=0.3Mpa最大流量?/min
P=0.5Mpa壓力調整范圍Mpa CV*-16 31.5 130 200 05：0.05Mpa
20：0.2Mpa
50：0.5MpaCV*-25 350 450 CV*-32 500 700 CV*-40 850 1100 CV*-50 1400 1700 CV*-63 2100 2800 備注：1、重量隨閥蓋設計不同而改變，詳情請洽臺拓液壓技術部。2、僅插裝閥規格與CLED、CLEF規格相同。
尺寸圖暫無
