變量柱塞泵PZS
產品型號：PZ3-3B,PZ3-4B,PZ3-5B,PZ3-6B
變量柱塞泵PZS壓力可達28Mpa2。采用與PVS系列一樣的圓弧形斜盤方式支撐并采用多只柱塞與配油盤實現(xiàn)了低噪音。
- 產品介紹
- 規(guī)格參數(shù)
變量柱塞泵PZS型號說明

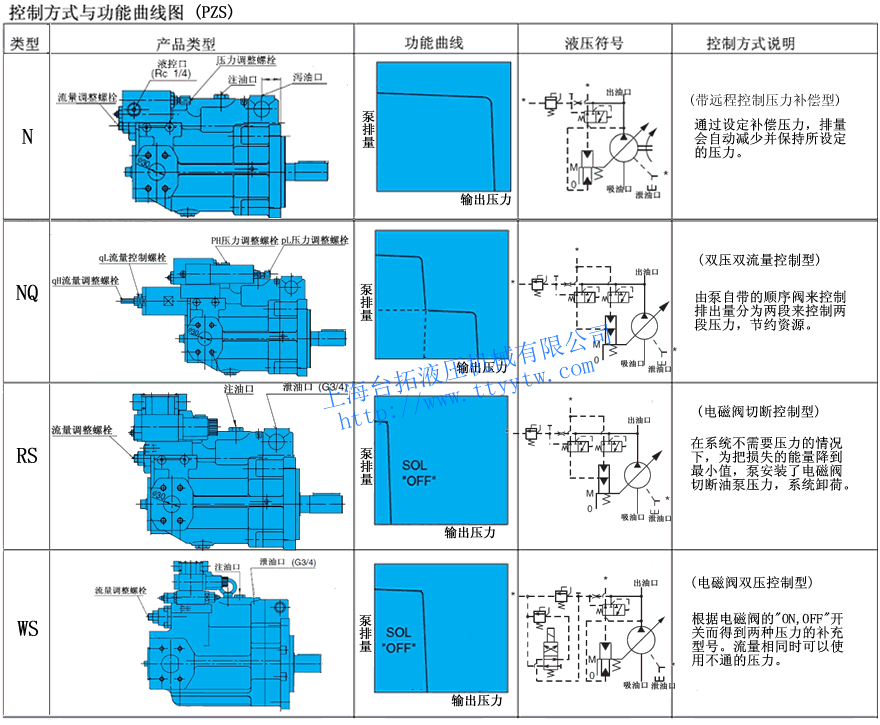

PZS -4 B -100 N * -10 型號說明 泵尺寸 安裝方式 泵排量cm3/rev 變量控制方式 壓力調整范圍 設計號 PZS系列
變量柱塞泵3,4,5,6 B：法蘭安裝型
A：腳座安裝型70,100,130
180,220N：壓力補償型
見控制方式1：2～7Mpa
3：2～21Mpa
4：2～28Mpa10 備注：PZS-5B/6B最大工作壓力為25MPa(255kgf/cm2)。
變量柱塞泵PZS規(guī)格表
型 號 排量
cm3/rev額定
壓力Mpa固定泵(備注1) 壓力調整
范圍Mpa最大工作
壓力Mpa轉速范圍r/分 配管尺寸 重量
(kg)容量cm3/rev 壓力Mpa 最低 最高 出油口 吸油口 泄油口 PZS-3B-70*1-10 70
(45～70)21 3.6～8.18 21 2～7 28 500 1800 1-1/2" 1-1/4" 3/4" 37 PZS-3B-70*3-10 2～21 PZS-3B-70*4-10 2～28 PZS-4B-100*1-10 100
(40～100)21 3.6～15.8 21 2～7 28 500 1800 2" 2" 3/4" 58 PZS-4B-100*3-10 2～21 PZS-4B-100*4-10 2～28 PZS-5B-130*1-10 130
(51～130)21 3.6～32.3 21 2～7 25 500 1800 2-1/2" 2-1/2" 3/4" 86 PZS-5B-130*3-10 2～21 PZS-5B-130*4-10 2～25 PZS-6B-180*1-10 180
(101～180)21 3.6～63.9 21 2～7 25 1800 2-1/2" 3" 3/4" 123 PZS-6B-180*3-10 2～21 PZS-6B-180*4-10 2～25 PZS-6B-220*1-10 220
(124～220)21 3.6～63.9 21 2～7 25 500 1500 2-1/2" 3" 3/4" 136 PZS-6B-220*3-10 2～21 PZS-6B-220*4-10 2～25 備注1：a、固定的泵浦可通過與IP泵浦連結。b、泵浦控制形式為N，RS，WS，NQ。c、上述型號柱塞泵均為順時針方向(從軸端看)。
變量柱塞泵PZS尺寸圖

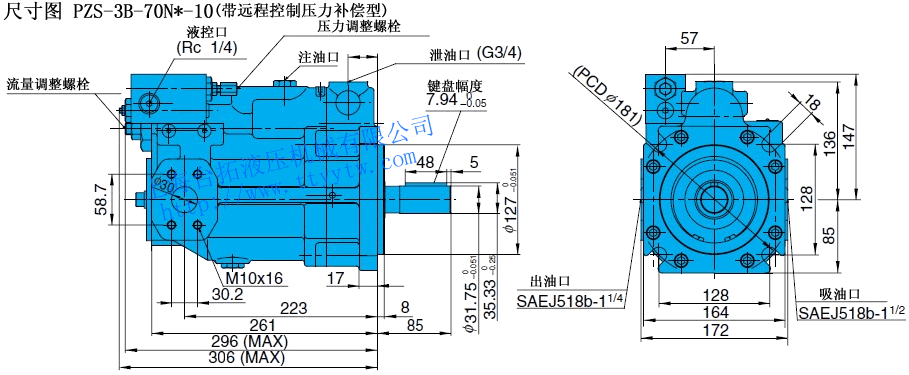

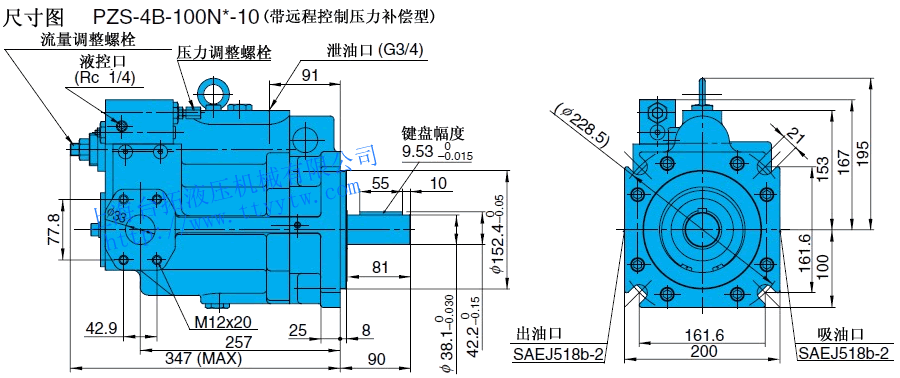

變量柱塞泵PZS-3B-70N*-10尺寸圖下載 變量柱塞泵PZS-4B-100N*-10尺寸圖下載

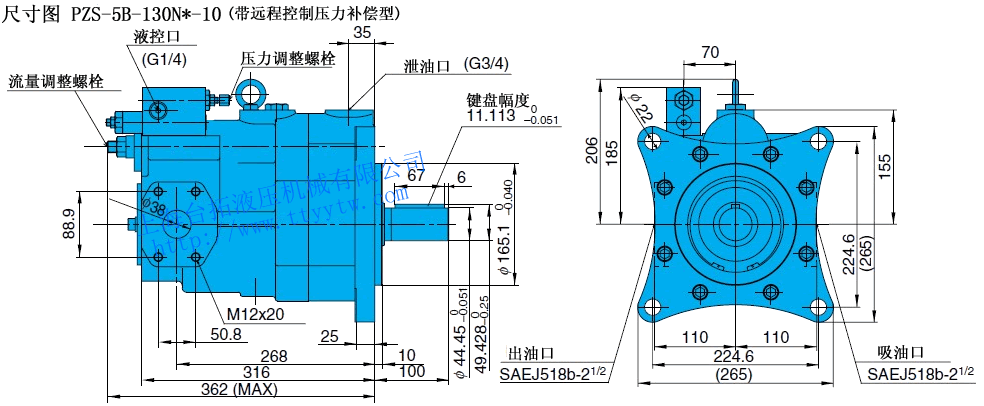

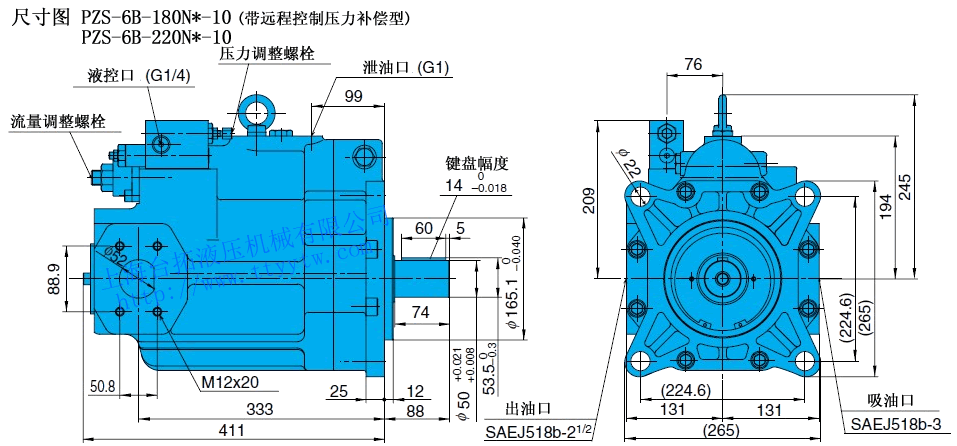

變量柱塞泵PZS-5B-130N*-10尺寸圖下載 變量柱塞泵PZS-6B-180/220N*-10尺寸圖下載

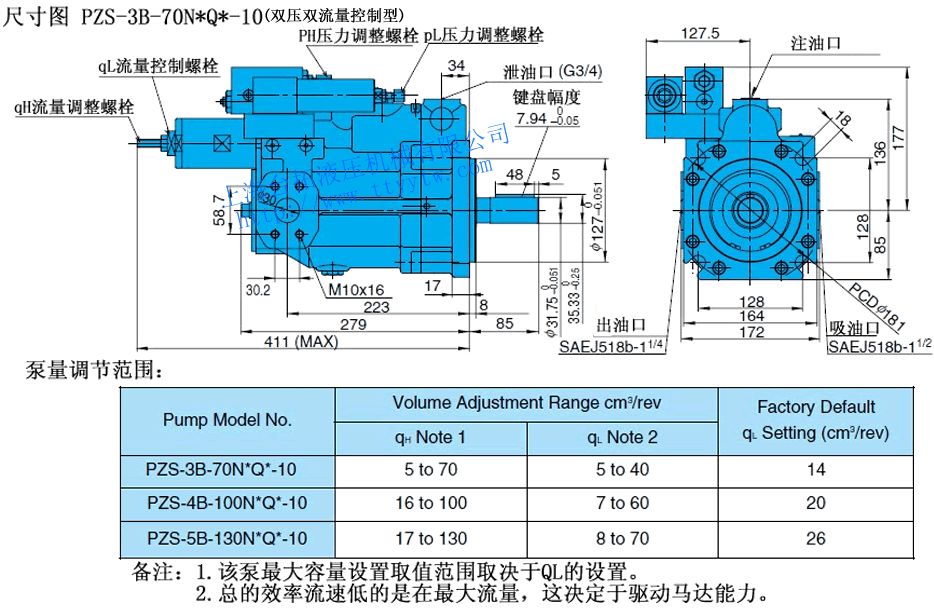

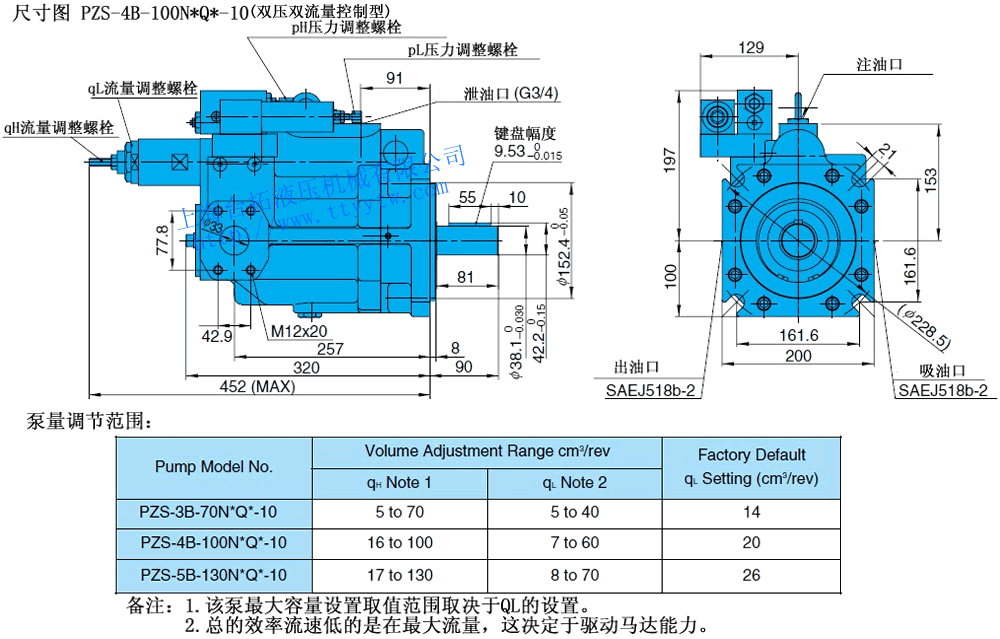

變量柱塞泵PZS-3B-70N*Q*-10尺寸圖下載 變量柱塞泵PZS-4B-100N*Q*-10尺寸圖下載

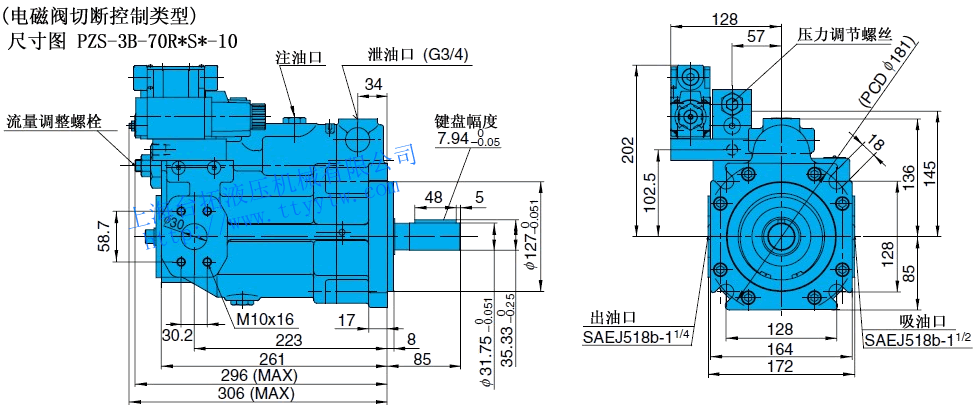

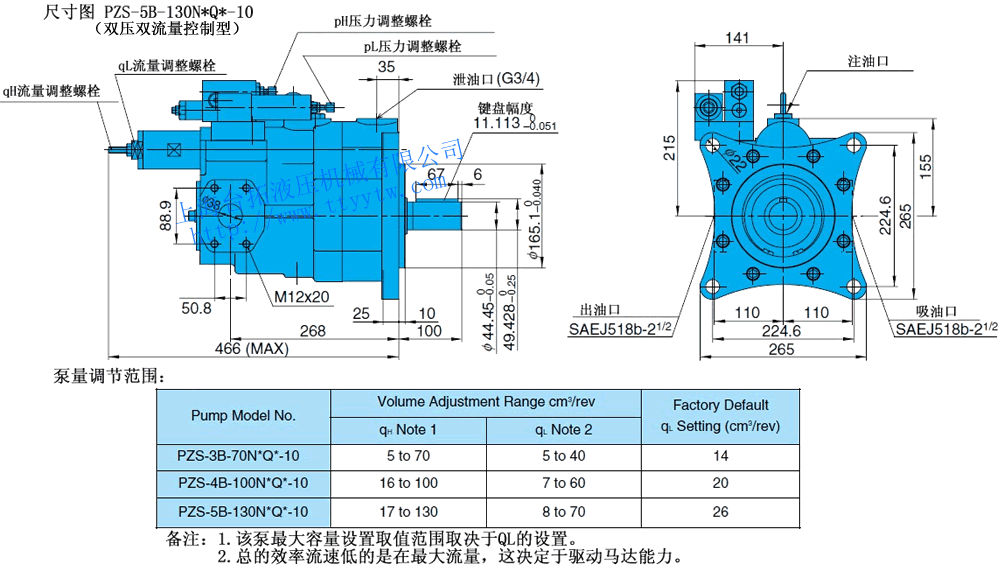

變量柱塞泵PZS-5B-130N*Q*-10尺寸圖下載 變量柱塞泵PZS-3B-70R*S*-10尺寸圖下載

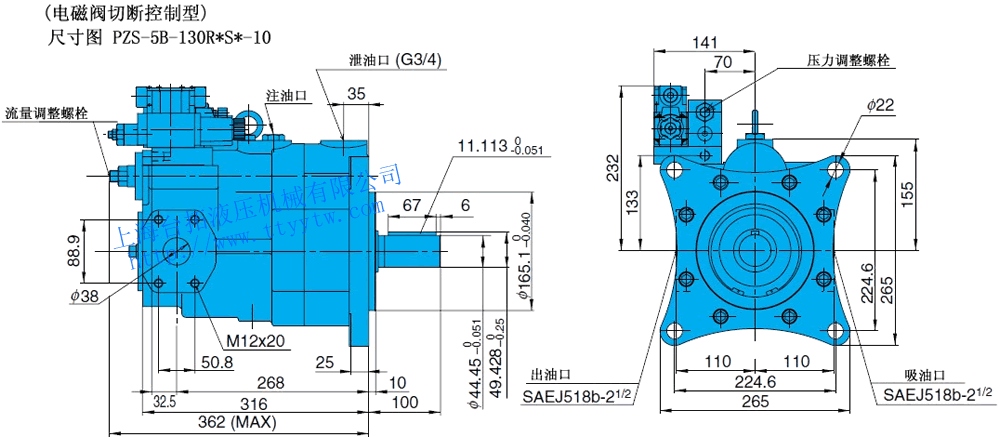

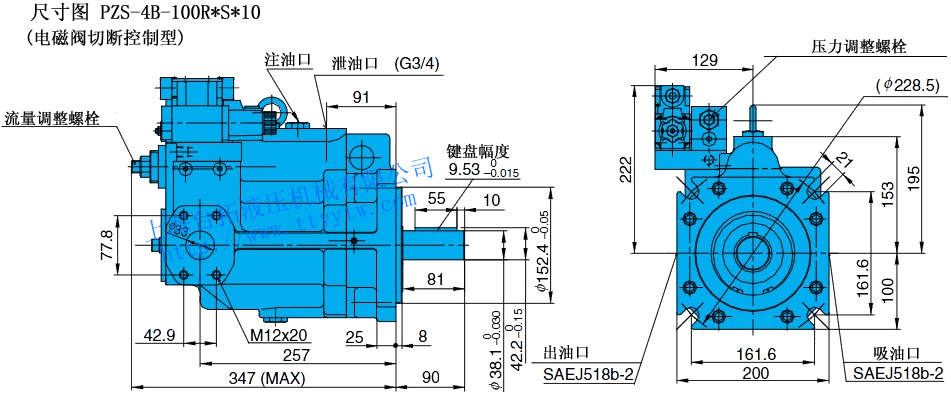

變量柱塞泵PZS-4B-100R*S*-10尺寸圖下載 變量柱塞泵PZS-5B-130R*S*-10尺寸圖下載

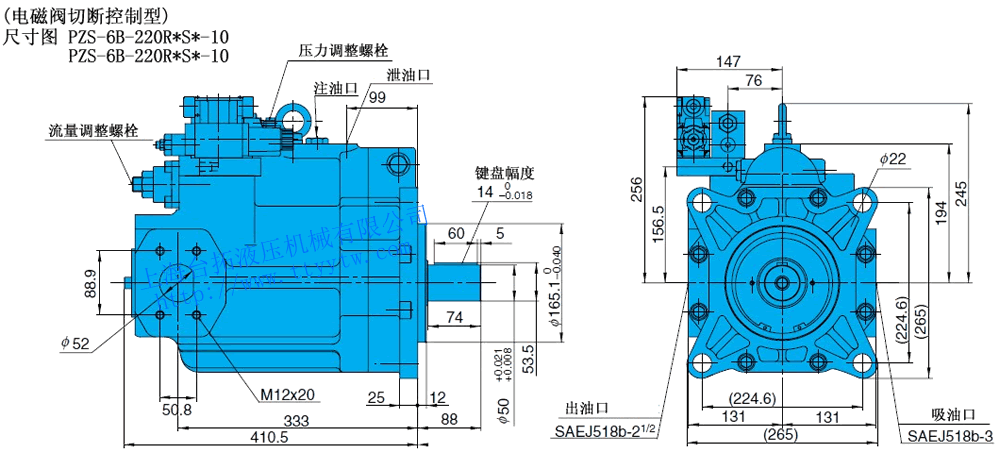

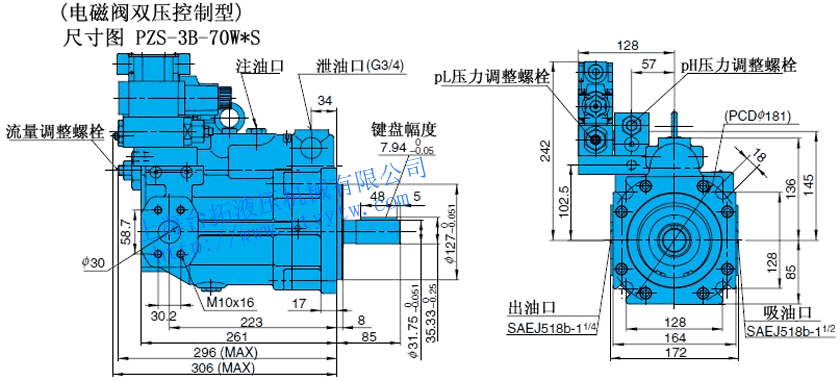

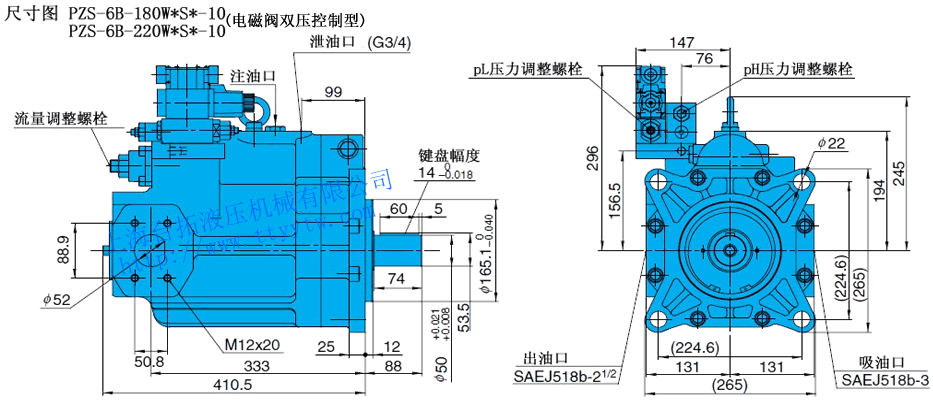

變量柱塞泵PZS-6B-180/220R*S*-10尺寸圖下載 變量柱塞泵PZS-3B-70W*S尺寸圖下載

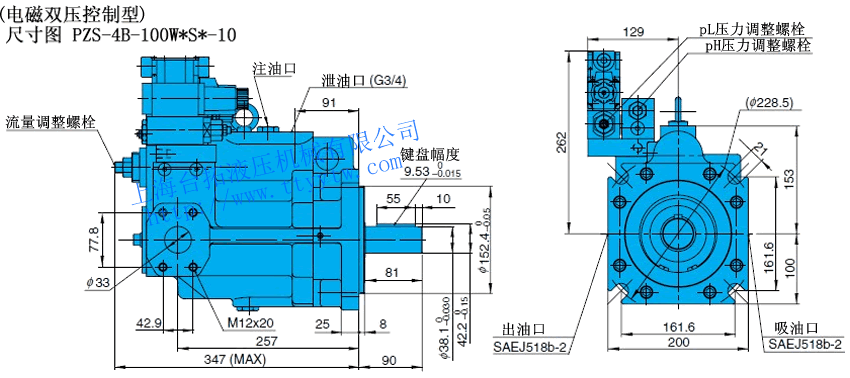

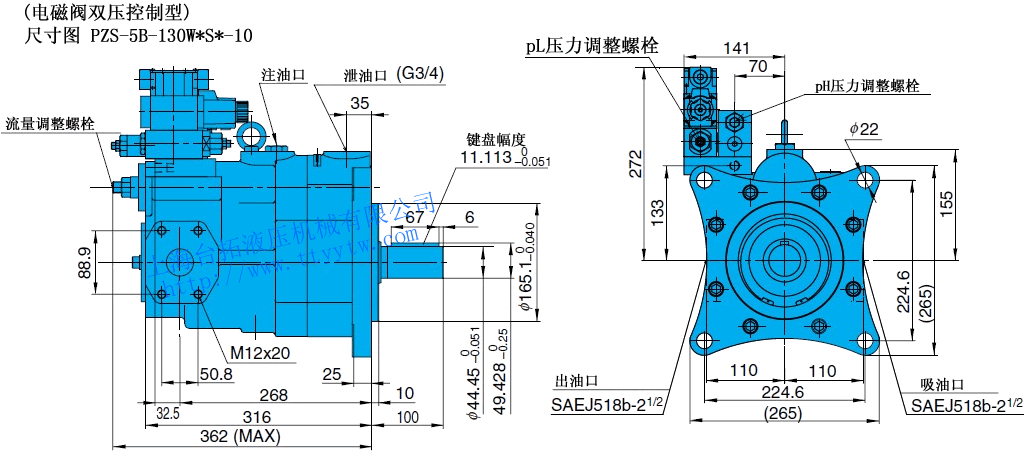

變量柱塞泵PZS-4B-100W*S*-10尺寸圖下載 變量柱塞泵PZS-5B-130W*S*-10尺寸圖下載
變量柱塞泵PZS-6B-180/220W*S*-10尺寸圖下載
變量柱塞泵PZS性能曲線

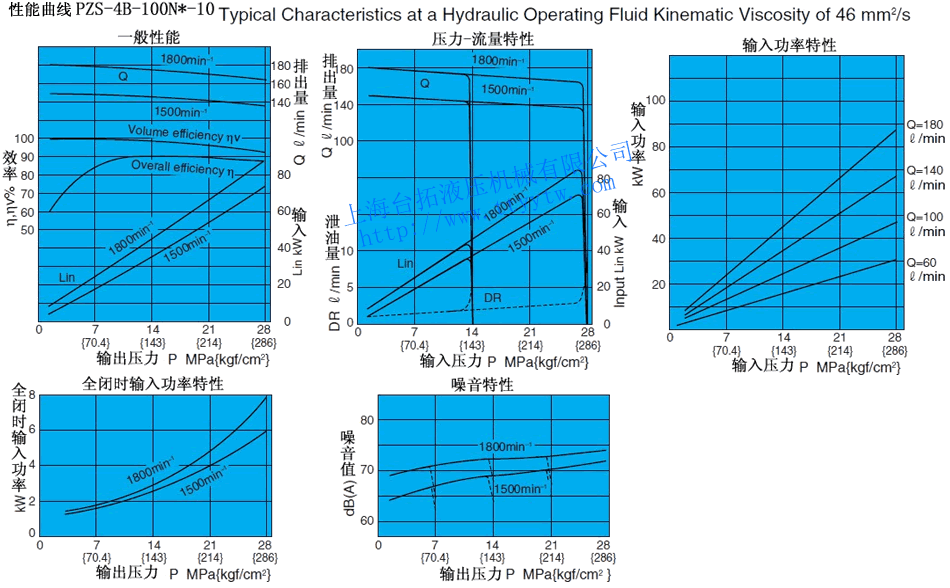

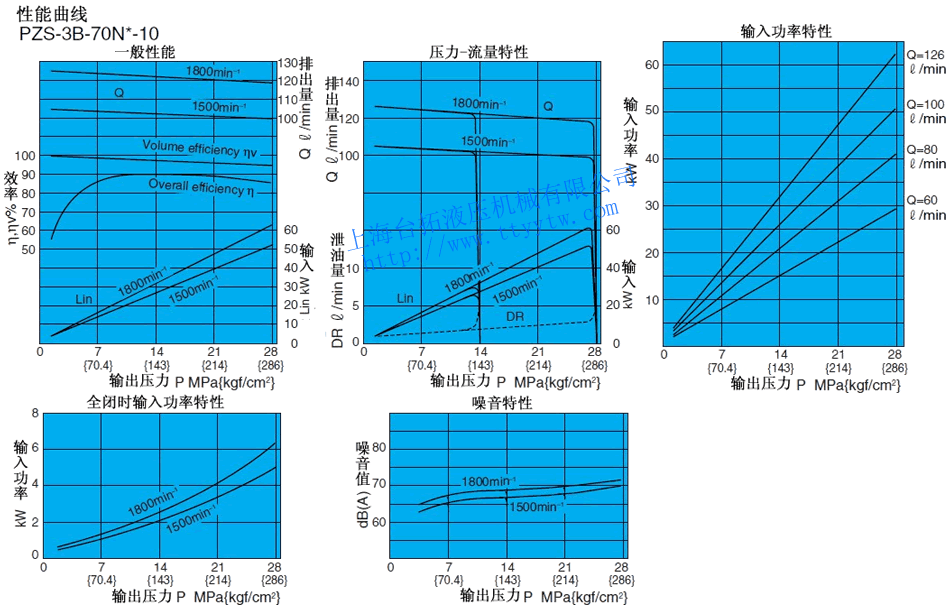

變量柱塞泵PZS-3B-70N*-10性能曲線下載 變量柱塞泵PZS-4B-100N*-10性能曲線下載

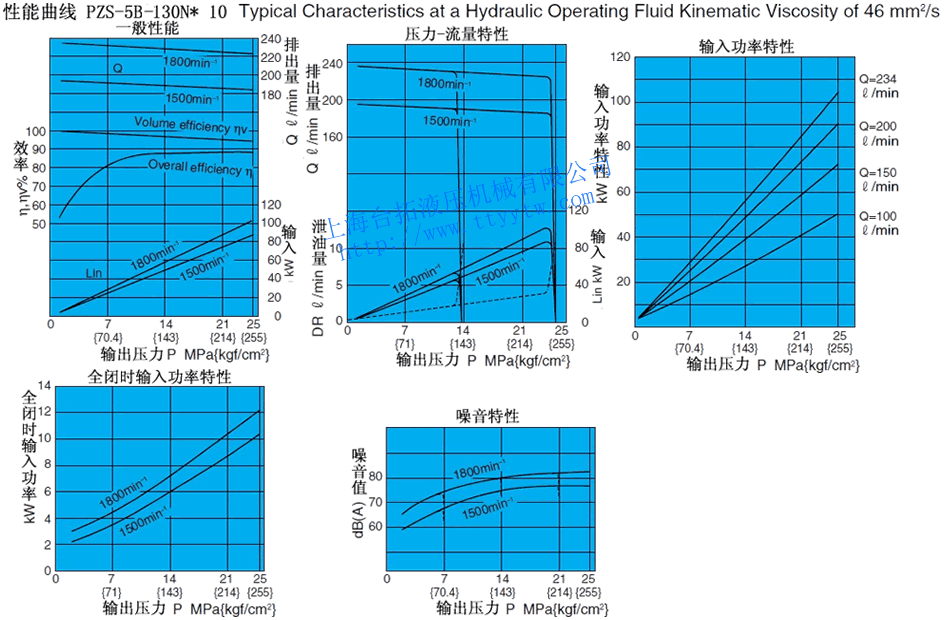

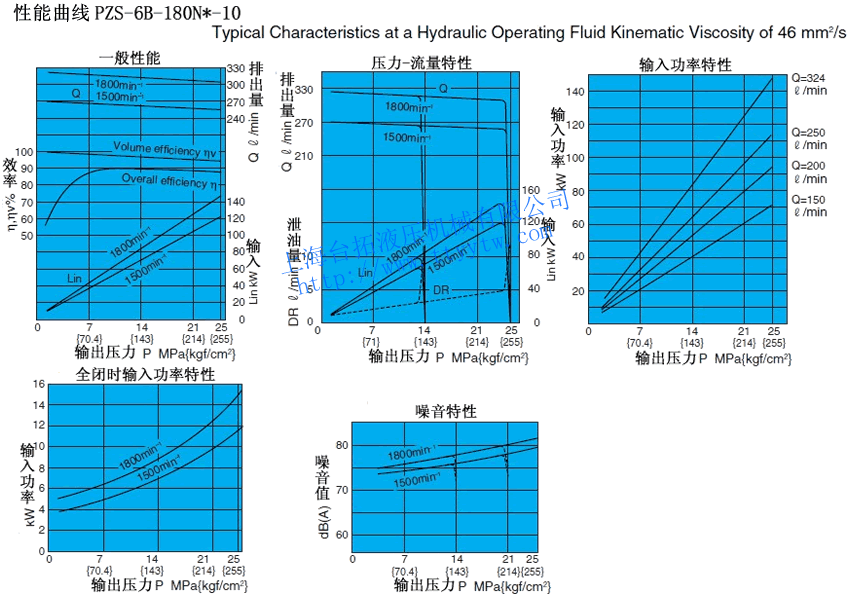

變量柱塞泵PZS-5B-130N*-10性能曲線下載 變量柱塞泵PZS-6B-180N*-10性能曲線下載

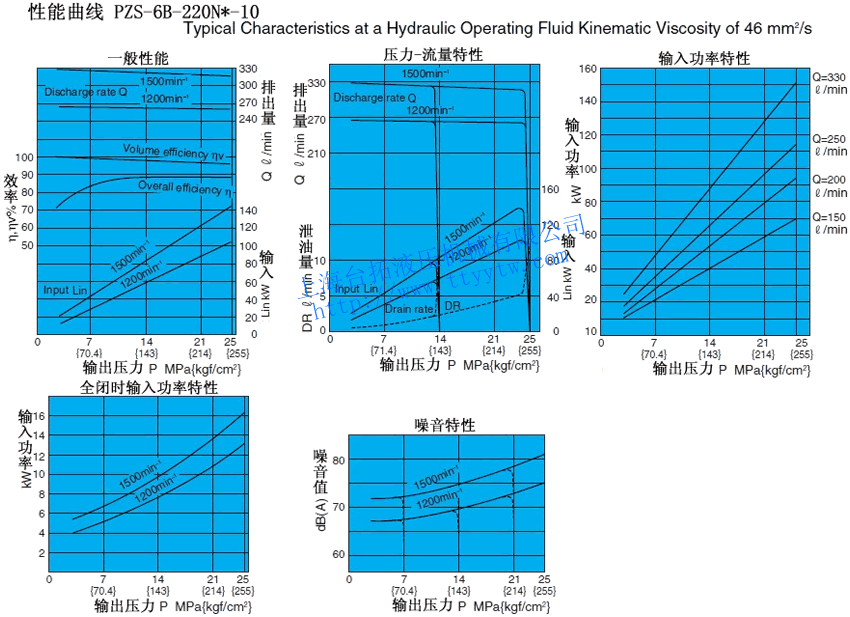

變量柱塞泵PZS-6B-220N*-10性能曲線下載
