雙聯變量柱塞泵PP16～100
產品型號：雙聯變量柱塞泵PP16～100
雙聯變量柱塞泵PP16～PP100斜板通軸結構,大型補償活塞，通軸設計，可變聯，多聯或與其他油泵連接。廣泛應用于車輛工業,船舶,鍛壓,輪胎機,注朔機,機床專用機。
- 產品介紹
- 規格參數
雙聯變量柱塞泵(驅動軸側泵)型式規格
PP 36 -A 3 -F -R -2A 型號說明 排量 控制功能方式 壓力調整范圍 安裝方式 旋轉方式 軸心型式 雙聯變量
柱塞泵
(驅動軸側泵)見規格表 A、B、D、
E、HL1：20-73kgf/cm2
2：30-145kgf/cm2
3：30-215kgf/cm2F：法蘭式
L：腳座式R：順時針方向
L：逆時針方向2A:SAE A ?82.55
2B:SAE B ?101.6
(PP70+P36/46, PP100+P36/46)雙聯變量柱塞泵(后蓋側泵)型式規格
P 16 -A 3 -S 型號說明 排量 控制功能方式 壓力調整范圍 安裝方式 變量柱塞泵
(后蓋側泵)見規格表 A、B、D、
E、HL1：20-73kgf/cm2
2：30-145kgf/cm2
3：30-215kgf/cm2S：SAE A花鍵軸
K：帶鍵直軸
PP70+P36/46, PP100+P36/46)雙聯變量柱塞泵PP16～PP100后蓋側泵/驅動軸側泵型式搭配
后蓋側泵驅動軸側泵 PP16 PP22 PP36 PP46 PP70 PP100 P08 √ √ √ √ √ √ P16 √ √ √ √ √ √ P22 √ √ √ √ √ P36 √ √ P46 √ √ 雙聯變量柱塞泵PP16～PP100規格表
型 號 幾何排量
m?/rev無負荷時
之流量(?/min)壓力調整范圍
最大壓力
MPa轉速 rpm 最大 最小 PP16/22-A*-F-R-2A+P08-A*-S 參考
變量柱塞泵P08-P1001：20-73kgf/cm2
2：30-145kgf/cm2
3：30-215kgf/cm225 2000 500 PP16/22-A*-F-R-2A+P16/22-A*-S PP36/46-A*-F-R-2A+P16/22-A*-S PP70-A*-F-R-2A+P08-A*-S 28 PP70-A*-F-R-2A+P16/22-A*-S PP70-A*-F-R-2B+P36/46-A*-K 2000 500 PP100-A*-F-R-2A+P08-A*-S PP100-A*-F-R-2A+P16/22-A*-S PP100-A*-F-R-2B+P36/46-A*-K 雙聯變量柱塞泵PP16～PP100控制方式
雙聯變量柱塞泵PP16～PP100尺寸圖

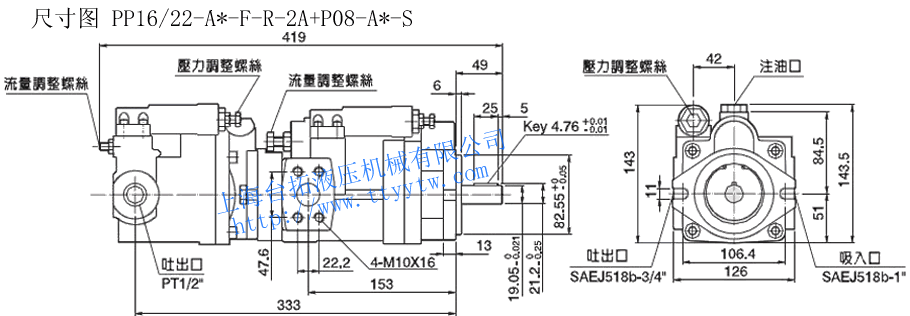

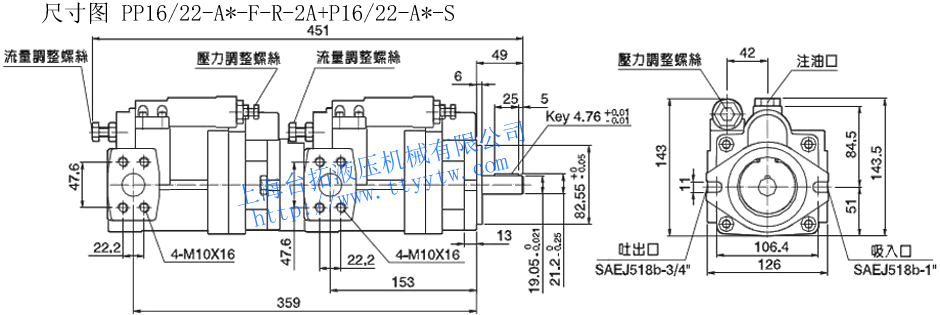

雙聯變量柱塞泵PP16/22-A*-F-R-2A+P08-A*-S尺寸圖下載 雙聯變量柱塞泵PP16/22-A*-F-R-2A+P16/22-A*-S尺寸圖下載

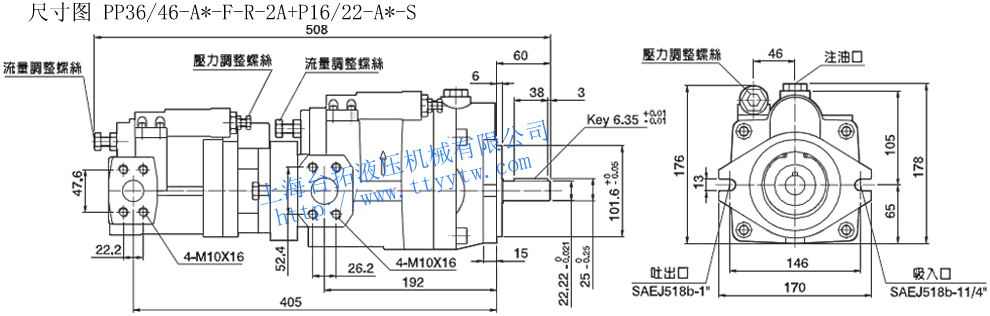

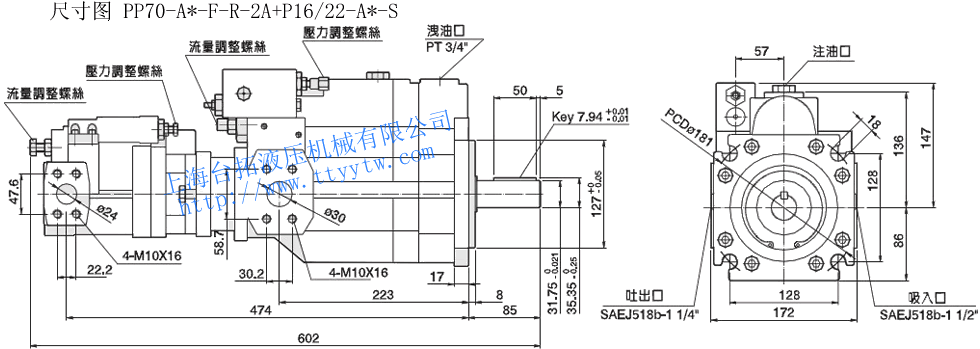

雙聯變量柱塞泵PP36/46-A*-F-R-2A+P16/22-A*-S尺寸圖下載 雙聯變量柱塞泵PP70-A*-F-R-2A+P16/22-A*-S尺寸圖下載

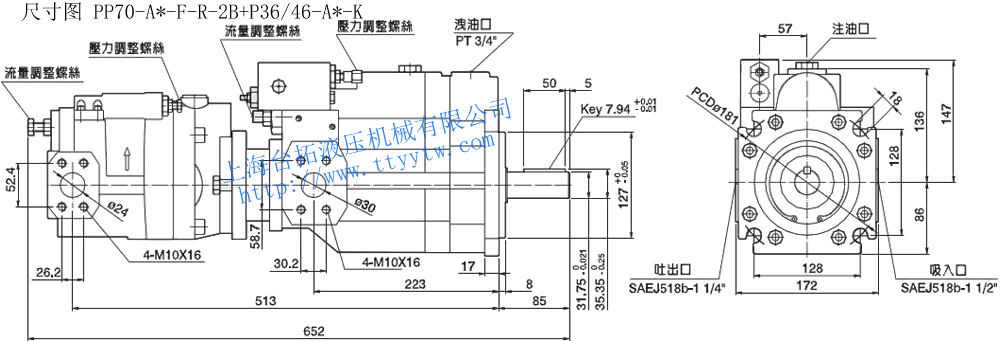

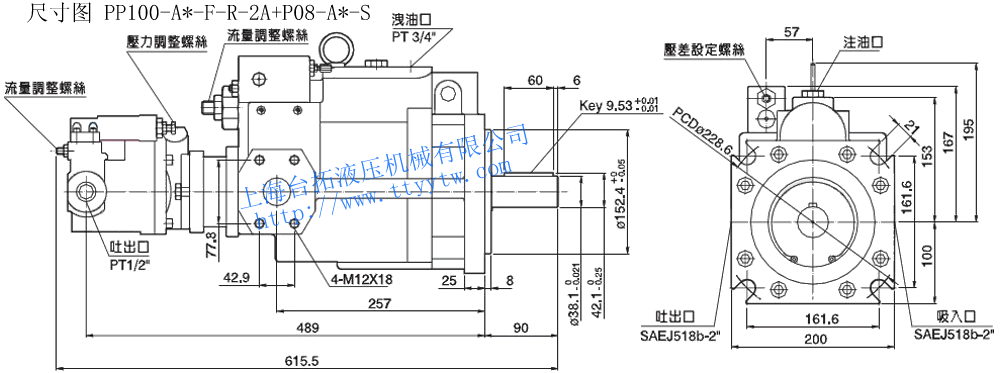

雙聯變量柱塞泵PP70-A*-F-R-2B+P36/46-A*-K尺寸圖下載 雙聯變量柱塞泵PP100-A*-F-R-2A+P08-A*-S尺寸圖下載

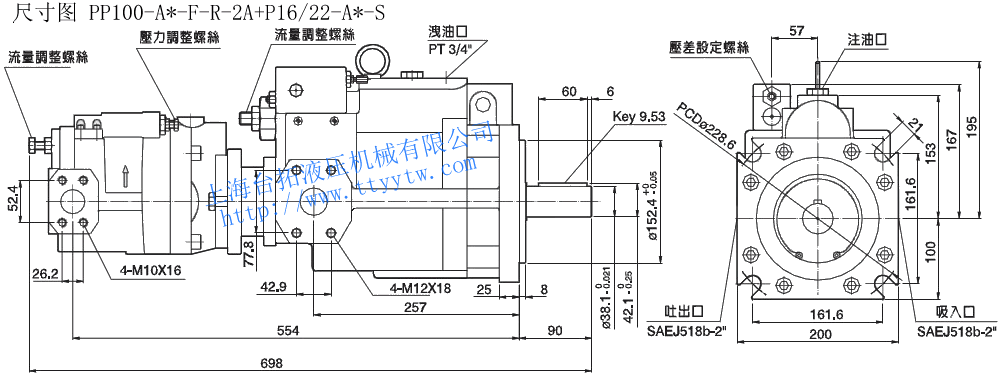

雙聯變量柱塞泵PP100-A*-F-R-2B+P36/46-A*-K尺寸圖下載 雙聯變量柱塞泵PP100-A*-F-R-2A+P16/22-A*-S尺寸圖下載
