- 雙聯柱塞泵
-
-
雙聯變量柱塞泵VD
產品型號：VD1-15A1R-95,VD1-15A2R-95,VD1-15A3R-95,VD1-38A1R-95,VD1-38A2R-95,VD1-38A3R-95,VD2-15A1R-95,VD2-15A2R
雙聯變量柱塞泵VD系列
- 產品介紹
- 規格參數
雙聯變量柱塞泵VD系列型號說明
VD 1 -15 A 1 R -95 系列號 葉片泵產品命名方法(VD泵用) 柱塞泵型號 控制方式 壓力調節范圍 軸的旋轉方向 設計號 VD系列
雙聯泵1:DS11P-S2
2:DS12P-S2
3:DS13P-S2
4:DS14P-S215:V15(14.8cm3/rev)
38:V38(37.7cm3/rev)A:壓力補償控制 1:0.8～7Mpa
2:1.5～14Mpa
3:3.5～21Mpa(從軸端看)
R:順時針方向
(右轉)95
設計號可改變葉片泵規格表
產品命名 [條件]輸入轉速：1800Min?1 液壓油：相當于ISO VG32油溫：40℃ 流量?/min 輸入功率Kw 0.4Mpa
(4Kgfcm2)3Mpa
(30Kgfcm2)5Mpa
(50Kgfcm2)7Mpa
(70Kgfcm2)0.4Mpa
(4Kgfcm2)1Mpa
(10Kgfcm2)3Mpa
(30Kgfcm2)5Mpa
(50Kgfcm2)7Mpa
(70Kgfcm2)DS11P-S2 5.0 4.5 4.1 3.9 0.15 0.28 0.55 0.82 1.1 DS12P-S2 7.7 7.2 6.7 6.5 0.20 0.40 0.75 1.12 1.5 DS13P-S2 12.6 11.8 11.5 11.0 0.25 0.50 1.05 1.55 2.1 DS14P-S2 22.1 21.2 20.5 20.0 0.35 0.77 0.65 2.50 3.4 雙聯變量柱塞泵VD系列外形尺寸圖

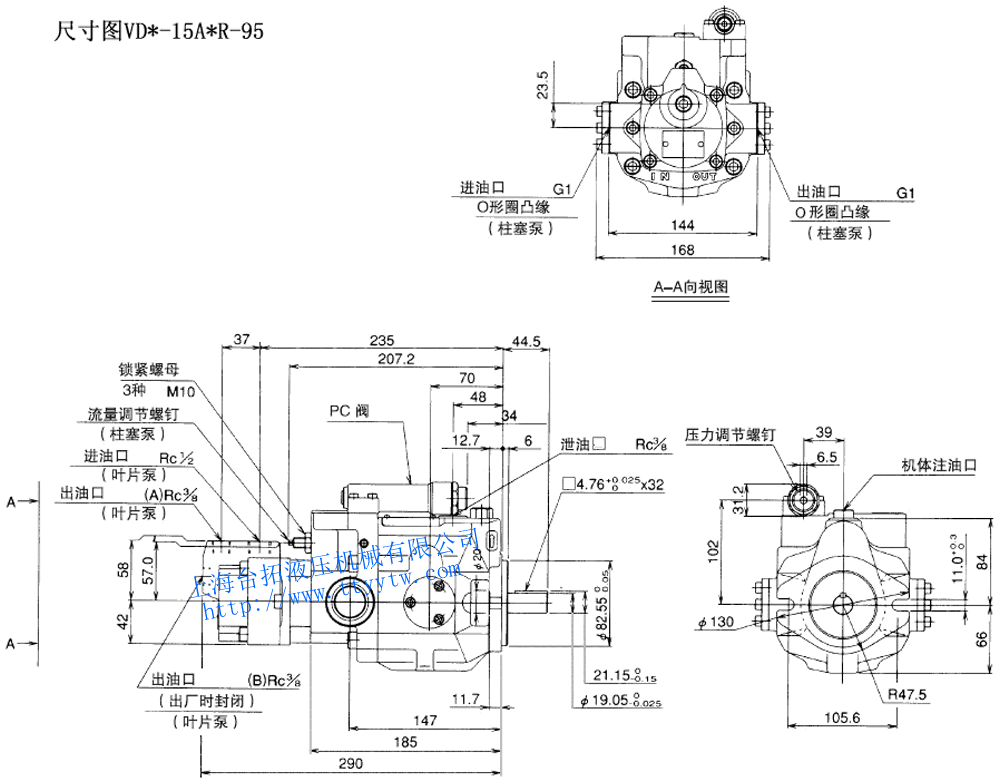

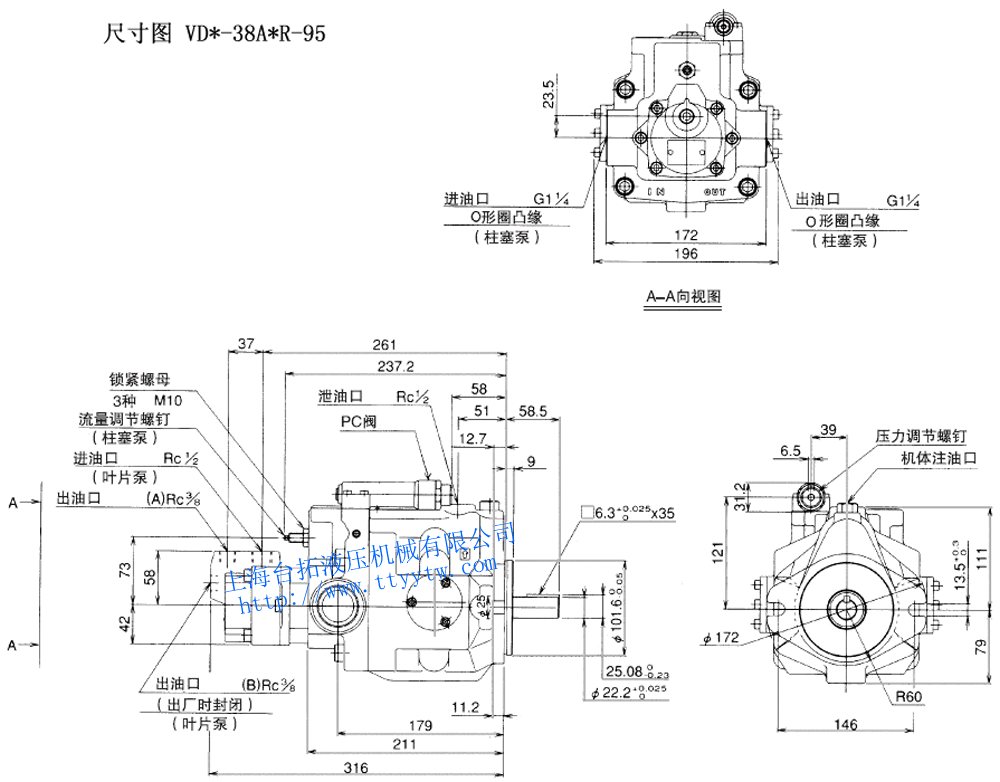

雙聯變量柱塞泵VD*-15A*R-95尺寸圖下載 雙聯變量柱塞泵VD*-38A*R-95尺寸圖下載
